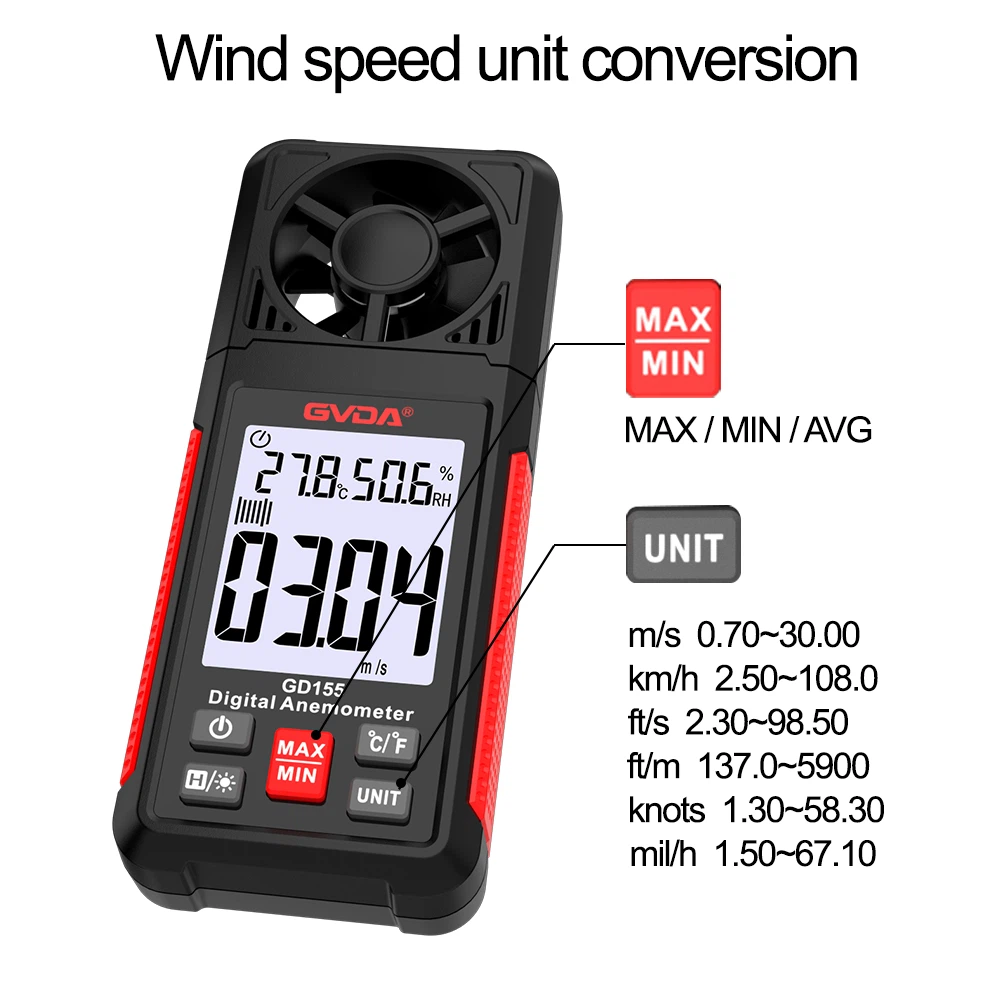

Vindmåler måler luftstrømmens hastighed i rør
Øvelse har vist, at vindmålerens 16 mm sonde er den mest alsidige. Dens størrelse sikrer ikke kun god permeabilitet, men kan også modstå strømningshastigheder op til 60m/s. Som en af de mulige målemetoder, luftstrømshastighedsmåling i rørledninger, er indirekte måleprocedurer (gittermålemetode) velegnede til luftmåling.
Følgende procedurer er tilvejebragt:
●Gitter med kvadratisk tværsnit, der måler fælles specifikationer
● Cirkulært tværsnitsgitter, der måler tyngdepunkts-aksespecifikationer
● Cirkulært tværsnitsgitter, lineære specifikationer for måleområde
Måling af vindmåler i luftudsugning og udsugning
Udluftningen vil i høj grad ændre den relativt afbalancerede fordeling af luftstrømmen i røret: et højhastighedsområde vil blive genereret på overfladen af den frie udluftning, og de resterende dele vil være områder med lav hastighed, og en hvirvel vil blive genereret på nettet. Afhængigt af gitterets forskellige designmetoder er luftstrømstværsnittet relativt stabilt i en vis afstand (ca. 20 cm) foran gitteret. I dette tilfælde bruges normalt et stort vindmålers blændehjul til måling. Fordi en større diameter kan gennemsnittet ubalancerede strømningshastigheder og beregne deres gennemsnitlige værdi over et større område.
Vindmåleren bruger en volumetrisk flowtragt ved luftudsugningshullet til at måle:
Selvom der ikke er nogen gitterinterferens ved udstødningspunktet, har luftstrømningsvejen ingen retning, og dens luftstrømstværsnit er ekstremt ujævnt. Årsagen er, at det delvise vakuum i rørledningen trækker luften ind i luftkammeret i en tragtform. Selv i området meget tæt på luftudsugningen er der ingen position, der opfylder målebetingelserne for måleoperationer. Kun rør- eller tragtmålemetoden kan give reproducerbare måleresultater, såsom at bruge en gittermålemetode med en gennemsnitsberegningsfunktion og bruge den til at bestemme den volumetriske flowhastighed. I dette tilfælde kan måletragte i forskellige størrelser opfylde brugskravene. En måletragt kan bruges til at generere en fast sektion, der opfylder flowhastighedsmålebetingelserne i en vis afstand foran pladeventilen. Mål og lokaliser midten af sektionen og fastgør sektionen. Mål og lokaliser midten af sektionen og fiks det. Mål og lokaliser midten af sektionen og fiks det. Her er det. Den målte værdi opnået af flowhastighedssonden multipliceres med tragtkoefficienten for at beregne den pumpede volumetriske flowhastighed. (f.eks. tragtkoefficient 20)
