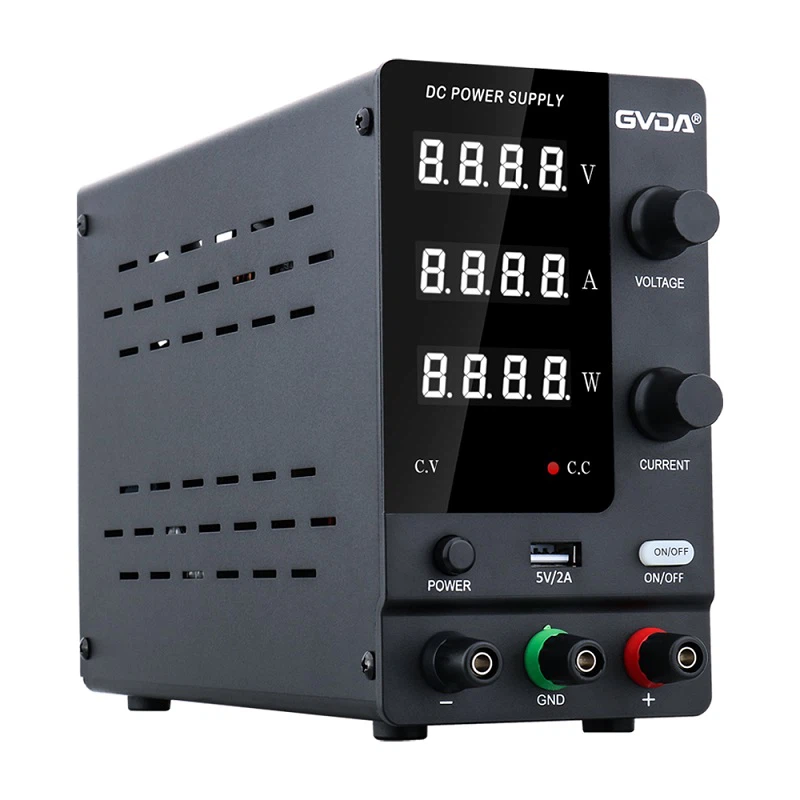

Sådan måler du krusning af jævnstrømsforsyning
oscilloskop
Oscilloskop er det vigtigste instrument til at måle krusningen af DC-strømforsyning. Det kan intuitivt vise spændingsbølgeformen, hvilket gør det nemt at observere og analysere krusningen. Valget af oscilloskop bør tage hensyn til følgende faktorer:
(1) Båndbredde: Oscilloskopets båndbredde bør være større end den højeste frekvens af det målte signal for at sikre målenøjagtighed.
(2) Samplinghastighed: Samplingshastigheden af oscilloskopet bør være høj nok til at fange hurtigt skiftende bølgesignaler.
(3) Indgangsimpedans: Oscilloskopets indgangsimpedans skal være stor nok til at undgå at påvirke det testede kredsløb.
AC millivoltmeter
En AC millivoltmåler kan måle den effektive værdi (RMS) af krusning og er velegnet til kvantitativ analyse af krusningsstørrelse. Når du vælger en AC-millivoltmåler, skal du være opmærksom på dens måleområde og nøjagtighed.
Spektrum analysator
En spektrumanalysator kan måle den spektrale fordeling af krusninger, hvilket hjælper med at analysere kilderne og karakteristika for krusninger. Når du vælger en spektrumanalysator, skal du være opmærksom på dens frekvensområde og opløsning.
3, Måletrin for krusning af jævnstrømsforsyning
Forbered måleinstrumenter
Vælg passende måleinstrumenter, såsom oscilloskoper, AC millivoltmålere osv., og kalibrer dem i henhold til parametrene og kravene til den testede strømforsyning.
Tilslut måleinstrumenter
Tilslut måleinstrumentet til den testede strømforsyning, og pas på ikke at påvirke den normale drift af strømforsyningen. Oscilloskopets sonde skal forbindes til strømudgangsterminalen, og indgangsterminalen på AC millivoltmåleren skal forbindes til strømudgangsterminalen.
Indstil måleparametre
I henhold til parametrene og kravene til den testede strømforsyning skal du indstille parametrene for måleinstrumentet, såsom tidsreferencen og lodret forstørrelse af oscilloskopet.
Observer og optag krusning
Tænd for strømmen, observer spændingsbølgeformen på oscilloskopet, og optag peak-to-peak-værdien (Vpp) eller effektiv værdi (RMS) af ripplet. Hvis der anvendes en AC millivoltmåler, kan den effektive værdi af ripple aflæses direkte.
Analyser krusningsegenskaber
Baseret på måleresultaterne, analyser frekvensen, amplituden og andre karakteristika for krusningen, og bestem krusningens kilde og indflydelsesfaktorer.
Optimer strømforsyningsdesign
Baseret på måleresultaterne og analysen, optimer strømforsyningsdesignet, såsom justering af filtreringskredsløbet, forbedring af koblingsfrekvensen osv. For at reducere ripple.
