Sådan aflæses modstanden af et digitalt multimeter

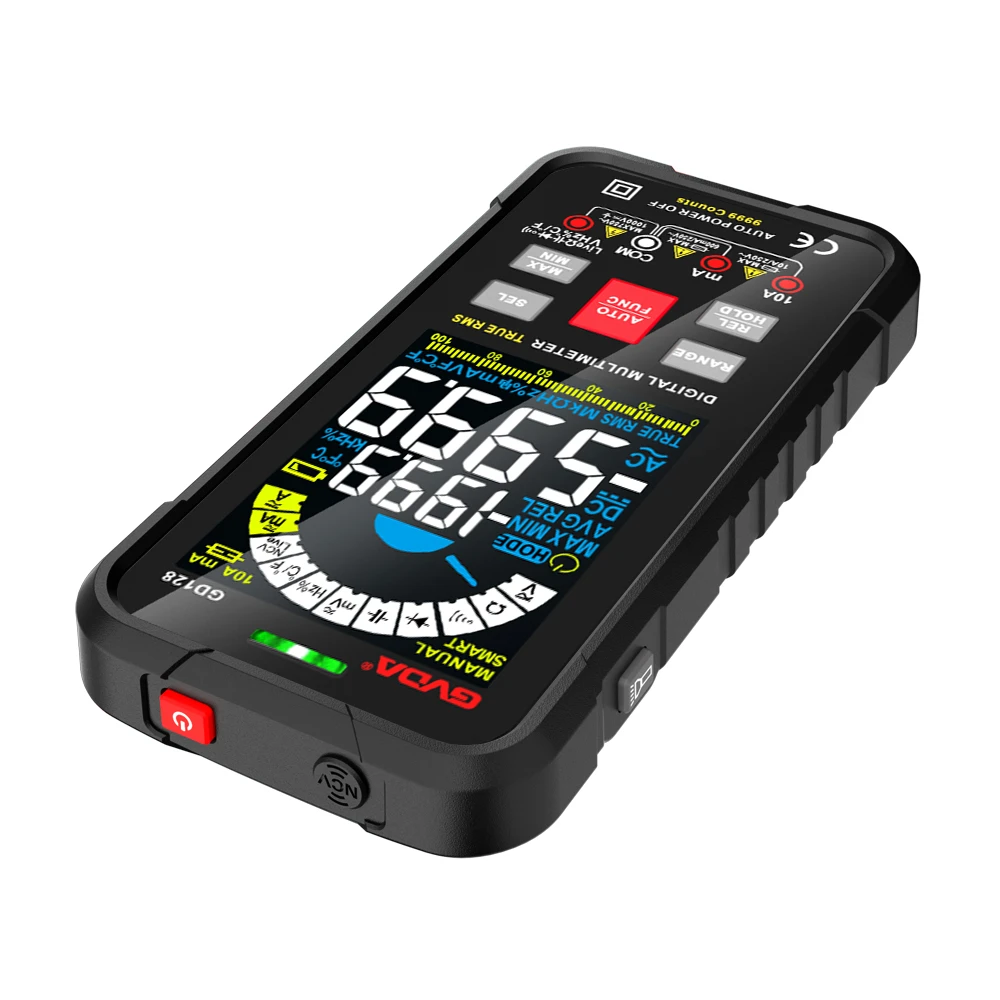

Digitalt multimeter, der måler modstand
Et multimeter måler modstand ved at udsende en lille strøm til et kredsløb. Standardenheder er ohm (Ω). Da strøm løber gennem alle mulige veje mellem proberne, repræsenterer modstandsaflæsningen den samlede modstand af alle veje mellem proberne.
Multimeterets modstandsområde har segmenterede gear, såsom Fluke 87V/C, modstandsområdet er 600.0 Ω, 6,000 kΩ, 60.{{6 }} kΩ, 600,0 kΩ, 6,000 MΩ og 50,00 MΩ. For at undgå beskadigelse af multimeteret eller udstyret under test, før du måler modstand med det digitale multimeter, skal du slukke for strømmen til kredsløbet og aflade alle højspændingskondensatorer.
Trin til måling af modstand med et digitalt multimeter
1) Afbryd strømmen fra kredsløbet
2) Vælg modstandsfilen (Ω).
3) Indsæt den sorte testprobe i COM-indgangsstikket. Indsæt den røde testprobe i Ω-indgangsstikket.
4) Tilslut sondespidserne i begge ender af elementet eller den kortsluttede del, hvis modstand skal måles.
5) For aflæsningen skal du huske at notere måleenheden – ohm (Ω), kiloohm (kΩ) eller megaohm (MΩ).
1,000 Ω=1 kΩ 1,000,000 Ω=1 MΩ Sørg for, at strømmen er slukket, før du foretager modstandsmålinger.
Her er nogle tips til måling af modstand med et digitalt multimeter:
1) Fordi målerens teststrøm løber gennem alle mulige veje mellem de to sonder, er modstandsværdien målt på en modstand i kredsløbet normalt forskellig fra modstandens nominelle værdi.
2) Ved måling af modstand vil testledningen give en fejl på 0.1 Ω til 0.2 Ω. Hvis du vil måle modstanden af en ledning, kan du røre sondespidserne sammen og aflæse ledningens modstand. Du kan bruge multimeterets relative værdi (REL)-tilstand til automatisk at trække denne modstandsværdi fra, hvis det ønskes. (For brug af funktionen relativ værdi henvises til Fluke multimeterressourcewebstedet)
3) I modstandstilstanden er spændingsudgangen fra amperemeteret nok til at tænde for forspændingen af siliciumdioden eller transistoren på kredsløbet. Hvis du er i tvivl, skal du trykke på C for at anvende en lavere strøm på det næste højere område. Hvis den resulterende værdi er større, skal du vælge den større værdi. Kontinuitet er en hurtig "go/no-go" modstandstest, der skelner mellem åbne og lukkede kredsløb.
