Sådan bruger du et multimeter til at måle kabelbrudpunkter
Når der er en afbrydelsesfejl inde i kablet eller kablet, er den nøjagtige placering af frakoblingen ikke let at bestemme på grund af indpakningen af den ydre isolering. Dette problem kan nemt løses med et digitalt multimeter.

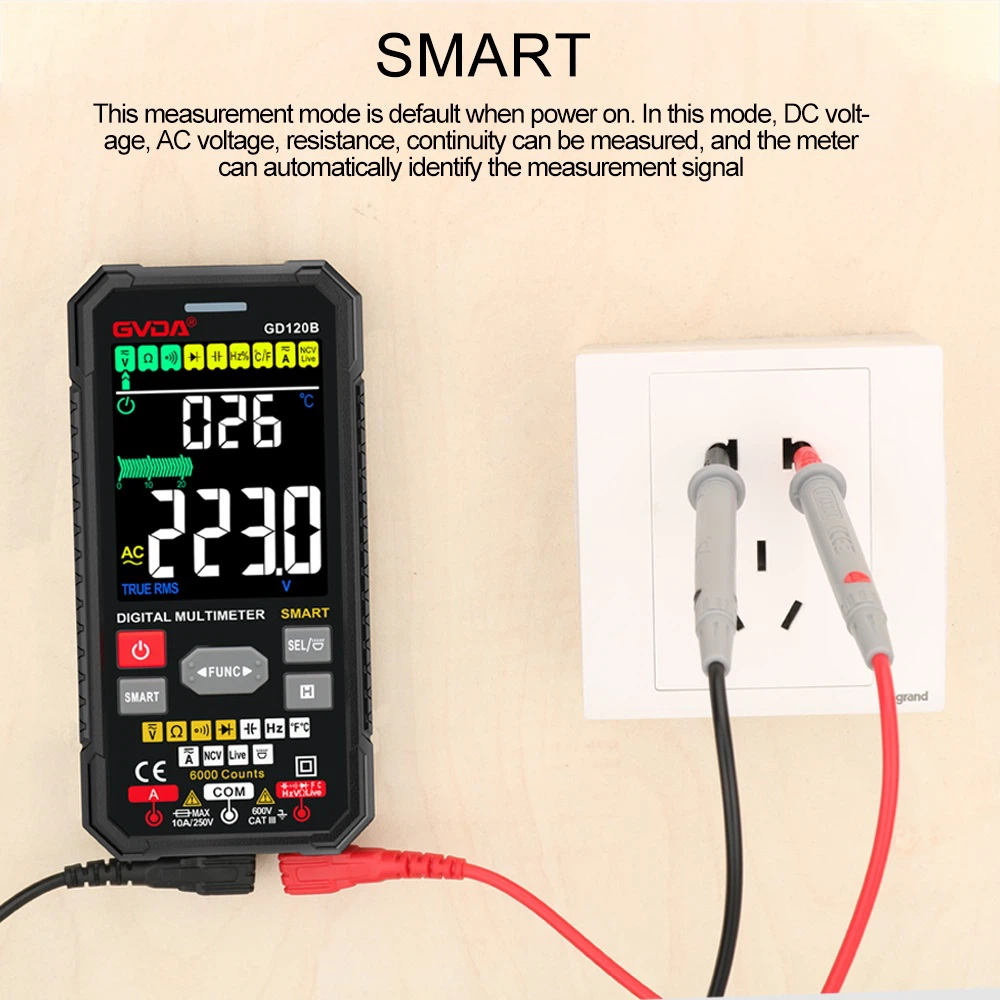

Specifik metode: Tilslut den ene ende af ledningen (kablet) med et brudpunkt til den strømførende ledning på 220V-nettet, og den anden ende er ophængt i luften. Træk det digitale multimeter til AC2V-gearet, start fra den strømførende ledningsadgangsende af ledningen (kablet), hold spidsen på den sorte testledning med den ene hånd, og flyt langsomt den røde testledning langs ledningens isolering med på dette tidspunkt viser displayet den anden side Spændingsværdien, der vises på skærmen, er ca. 0.445V. Når den røde testpen bevæger sig til et bestemt sted, falder spændingen, der vises på skærmen, pludselig til 0,0 volt (ca. en tiendedel af den oprindelige spænding) og ca. 15 cm fremad fra denne position (strømførende ledningsadgang) ende) er ledningen (kablet), hvor brudpunktet er placeret.
Når du bruger denne metode til at kontrollere den afskærmede ledning, hvis kun kernetråden er brudt, men skærmlaget ikke er brudt, så er denne metode magtesløs.
Denne metode kan også bruges til at finde brudpunktet for modstandsledninger, såsom defekte elektriske tæpper.
Instruktioner
(1) Mekanisk nuljustering er påkrævet før måling
(2) Vælg det passende område, vælg først det store område, og vælg derefter det lille område, eller se navneskiltets værdi for estimering.
(3) Når det mindste måleområde bruges til at måle, og aflæsningen ikke er tydelig, kan den målte ledning vikles flere gange, og antallet af omdrejninger skal baseres på antallet af omdrejninger i midten af kæben, så aflæsning af=angivet værdi × område / fuld afvigelse × omdrejningstal
(4) Ved måling skal ledningen under test være i midten af kæberne, og kæberne skal lukkes tæt for at reducere fejl.
(5) Efter målingen er afsluttet, skal overføringskontakten placeres i det maksimale område.
3) Forholdsregler
(1) Spændingen på ledningen under test skal være lavere end den nominelle spænding for klemmemåleren.
(2) Når du måler strømmen af en højspændingsledning, skal du bære isolerende handsker, bære isolerende sko og stå på en isolerende måtte.
(3) Kæberne skal lukkes tæt, og rækkevidden kan ikke ændres med tændt strøm.
