Introduktion til, hvordan man måler strøm med et digitalt multimeter

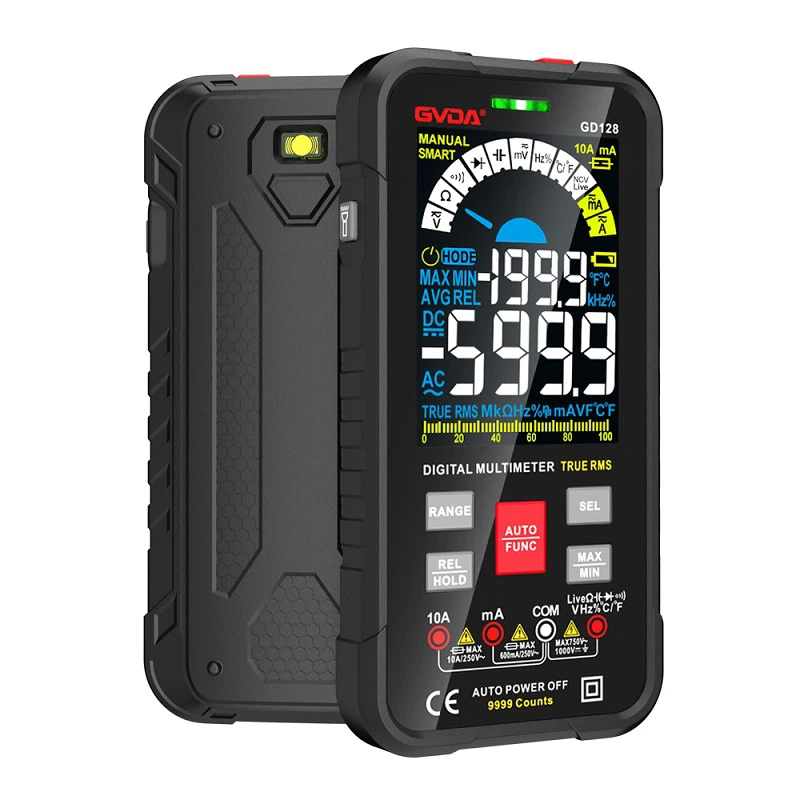

Sådan måler du strøm med et digitalt multimeter
1. Vælg måleområde:
DC-strømområdet på multimeteret er markeret med "mA" og omfatter typisk tre områder: 1mA, 10mA og 100mA. Vælg området baseret på den forventede strøm i kredsløbet. Hvis den aktuelle størrelse er ukendt, start med det højeste område (f.eks. 100mA) for at forhindre beskadigelse af multimeteret.
2. Måleprocedure:
Multimeteret skal forbindes i serie med kredsløbet. Afbryd kredsløbet på det relevante sted, og tilslut multimeterproberne på tværs af bruddet:
Den røde sonde (+) forbindes til terminalen forbundet med den positive strømforsyning.
Den sorte sonde (-) forbindes til terminalen, der er forbundet med den negative strømforsyning.
Trin-for-trins vejledning:
(1) Saml kredsløbet for at sikre, at LED'en (-lysdiode) fungerer korrekt.
(2) Forbered multimeteret ved at indstille vælgerkontakten til100mAområde under kategorien "mA".
(3) Afbryd ledningen mellem potentiometrets midterste terminal og LED'ens katode (negativ terminal) for at skabe et "brudpunkt". LED'en vil slukke.
(4) Indsæt multimeteret i brudpunktet:
Tilslut den røde sonde til LED'ens katode.
Tilslut den sorte sonde til potentiometrets midterste terminalledning.
LED'en skal lyse igen. Værdien angivet på multimeteret er den strøm, der løber gennem LED'en.
(5) Læs og optag den aktuelle værdi i milliampere (mA).
Optage: Strømmen gennem LED'en erXX milliampere.
(6) Juster potentiometerskiven og observer multimeterets aflæsning og LED'ens lysstyrke:
Optage: Den maksimale strøm gennem LED'en erXX mA, og minimumsstrømmen erXX mA.
Dette demonstrerer modstandernes rolle i regulering af strøm.
(7) Efter måling skal du slukke for kredsløbet og opbevare multimeteret sikkert.
Noter:
Sørg for, at multimeteret er indstillet til det korrekte strømområde for at undgå unøjagtige aflæsninger eller beskadigelse.
Afbryd altid strømmen, før du ændrer kredsløbet.
Til AC-strømmåling skal du bruge det passende AC-strømområde (hvis tilgængeligt).
