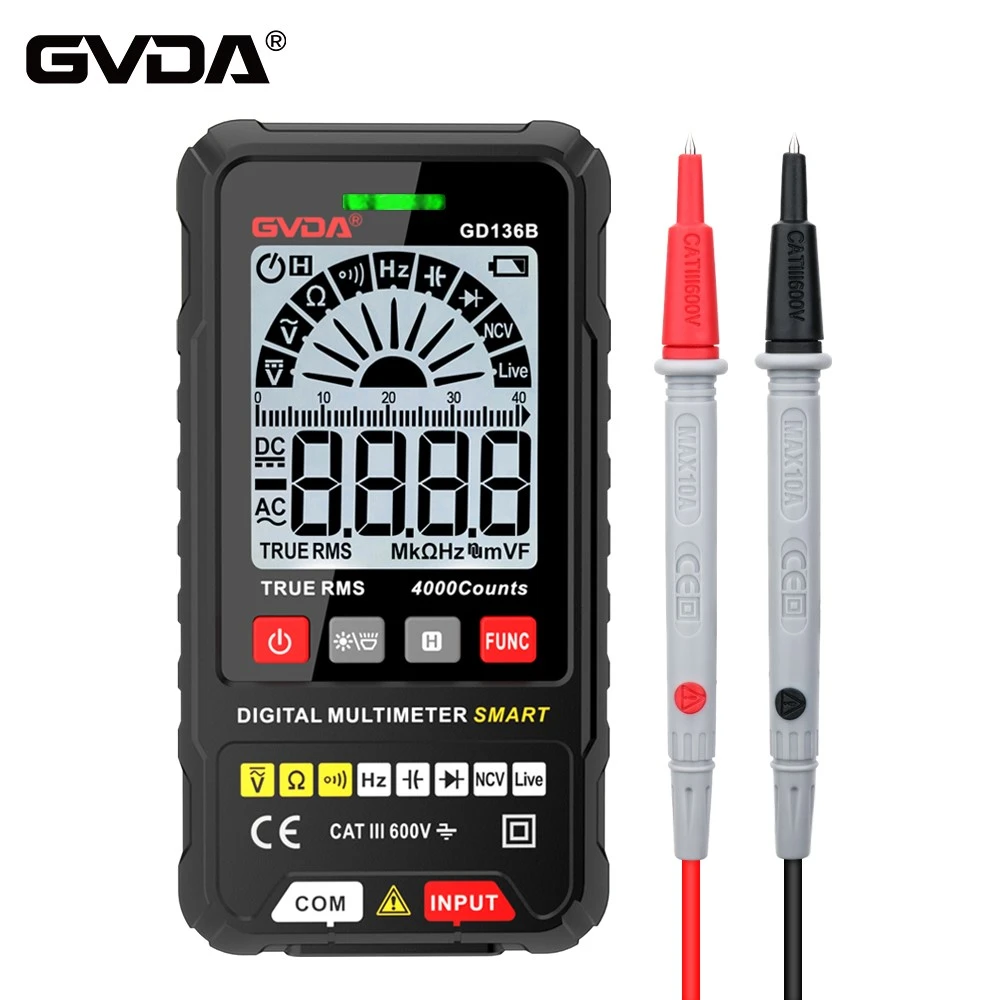

Introduktion til måling af strømmen af opladning af strømmåler med multimeter
Opladeren er en mobiltelefonoplader eller en elektrisk scooteroplader. Uanset hvilken oplader det er, for at måle DC -opladningsstrømmen i kredsløbet, er det nødvendigt at afbryde en af opladningsledningerne (eller afbryde en af opladningsledningerne på et andet sted på opladningsstikket og tilslutte de røde og sorte sonder i multimeteret i serie i kredsløbet). På dette tidspunkt skal du indsætte inputtrådstikket på opladeren i en 220V strømforsyning og observere den faktiske opladningsstrøm mellem opladeren og den ladede belastning.
Hvis det er en mobiltelefonoplader, skal en opladningstråd kasseres, og de to sonder i multimeterens DC -aktuelle interval skal måles i kredsløbet.
Indstil multimeteret til den aktuelle tilstand, og følg princippet om at vælge høje og derefter lave tilstande, og tilslut det i serie til opladerkredsløbet, der skal måles.
Det skal bemærkes, at batterier generelt bruger konstant spændingsopladningsmetode til hurtig opladning. På grund af den konstante opladningsspænding er opladningsstrømmen i begge ender af batteriet relativt lav, og startopladningsstrømmen vil være stor. Efterhånden som spændingen øges, falder opladningsstrømmen i begge ender af batteriet gradvist. Derfor er opladningsstrømmen målt i forskellige opladningstidsperioder forskellige.
Der er en signifikant forskel mellem lithiumbatteriopladning og batteriopladning. For at beskytte den maksimale effektivitet og brugstid for lithiumbatterier kan de generelt opdeles i fire faser: forudladning, hurtig opladning, make-up opladning og trickle-opladning. Så opladningsstrømmen på ethvert tidspunkt vil også variere.
Der er multimeter af klemmetype og almindelige multimetre. Klemmetypen er enkel. Indstil måleren til den aktuelle tilstand, placer den testede ledning i klemringen, og læs dataene. Almindelige multimetre skal tilsluttes i serie til kredsløbet. Vær opmærksom på målerens rækkevidde, og vær forsigtig med ikke at brænde den ud. Denne type måler kan måle strømme, der ikke er særlig store og ikke er egnede til måling af høje strømkredsløb.
Tilslut blot et multimeter til opladningskredsløbet, vælg DC2A for hurtig opladning og DC500MA for langsom opladning. Eller køb et dedikeret testspørgsmål til opladning af mobiltelefoner, der samtidig kan detektere opladningsspænding og batteri med dobbelt LED -display, pris til ca. 25 yuan, og både input og output er USI3 -grænseflader.
Derudover kan en 1 ohm -modstand tilsluttes i serie i kredsløbet, og spændingen over modstanden kan måles direkte. Spændingsværdien er den aktuelle værdi. På grund af indsættelse af modstande, der forårsager et fald i den samlede strøm, kan den faktiske strøm være lidt højere end den målte værdi. Når 讠=v/r og r =1,
讠=v).
Indstil multimeteret til det tilsvarende aktuelle interval. Hvis du ikke ved det, kan du prøve at bruge det højeste sortiment. Generelt er det højeste udvalg af et multimeter 10A eller 20A. Du er nødt til at fjerne den røde ledning og tilslutte den til en dedikeret stikkontakt. Tilslut den ene ende af opladeren til batteriet, og tilslut den ene af de to multimeterprober til den anden ende af opladeren og den anden til den resterende ende af batteriet. Et digitalt multimeter betyder ikke noget. Hvis det er et markør multimeter, skal du være opmærksom på polaritet. Den røde sonde skal tilsluttes den positive terminal på opladeren eller batteriets negative terminal, og den sorte sonde skal være tilsluttet til den negative terminal på opladeren eller batteriets positive terminal. Det afhænger af hvilken ende du opretter forbindelse til.
Udgangsstrømmen for en typisk 12V -oplader vil ikke overstige 8A, mens en bedre vil have en større udgangsstrøm. Multimeter -sondetråden er for tynd og ikke egnet til seriel detektion af opladerudgangsstrøm. Det er bedst at bruge måleinstrumenter, der ikke er kontakt.
Multimeteret har to nuværende niveauer (MA og A). I henhold til instruktionerne skal du indsætte de røde og sorte sonder i hullerne, dreje multimeteret til det tilsvarende A -niveau, og tilslut derefter de røde og sorte sonder i serie til det aktuelle kredsløb for måling.
