Metoder til måling af kvaliteten af en klimaanlægskondensator med et digitalt multimeter
Kondensatorer er en af de mest brugte elektroniske komponenter. Udseendet og kredsløbssymbolet for en kondensator er vist på figuren. Det universelle bogstavsymbol for en kondensator er "C". En kondensator er hovedsageligt sammensat af metalelektroder, et dielektrisk lag og elektrodeledninger, og de to elektroder er isoleret fra hinanden. Derfor har den den grundlæggende ydeevne at "blokere jævnstrøm og tillade vekselstrøm at passere igennem".

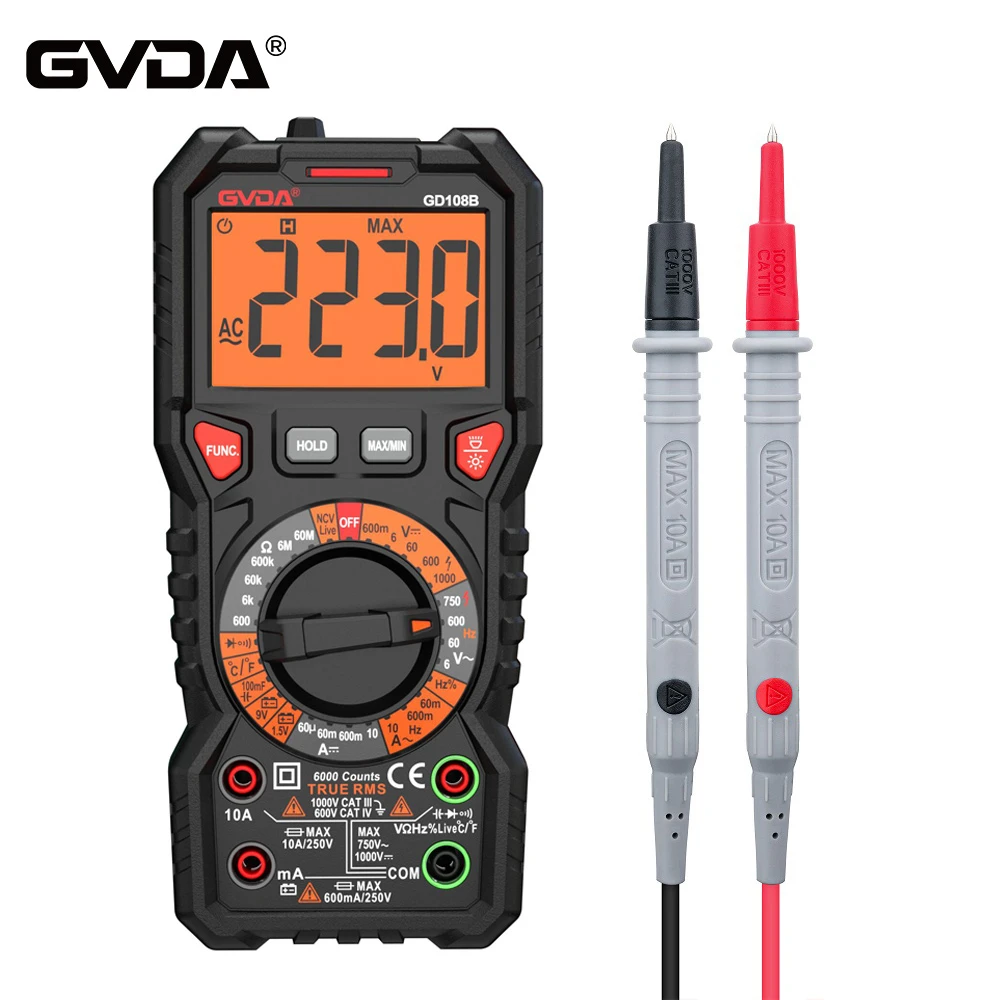

Nogle digitale multimetre har funktionen til at måle kapacitans, og deres områder er opdelt i fem gear: 2000p, 20n, 200n, 2μ og 20μ. Ved måling kan de to ben på den afladede kondensator sættes direkte ind i Cx-stikket på målerpanelet. Efter at have valgt et passende område, kan de viste data læses.
2000p-området er velegnet til måling af kondensatorer med en kapacitans på mindre end 2000pF; 20n-området er velegnet til måling af kondensatorer med en kapacitans mellem 2000pF og 20nF; 200n-området er velegnet til måling af kondensatorer med en kapacitans mellem 20nF og 200nF; 2μ-området er velegnet til måling af kondensatorer med en kapacitans mellem 200nF og 2μF; 20μ-området er velegnet til måling af kondensatorer med en kapacitans mellem 2μF og 20μF.
Erfaring har vist, at nogle modeller af digitale multimetre (såsom DT890B+) har relativt store fejl ved måling af små-kapacitetskondensatorer under 50pF, og måling af kondensatorer under 20pF har næsten ingen referenceværdi. På dette tidspunkt kan serieforbindelsesmetoden bruges til at måle kondensatorer med små-værdier. Metoden er som følger: Find først en kondensator på omkring 220pF og mål dens faktiske kapacitans C1 med et digitalt multimeter. Tilslut derefter den lille kondensator, der skal måles, parallelt med den, og mål den samlede kapacitans C2. Forskellen mellem de to (C1 - C2) er kapacitansen af den lille kondensator, der skal måles. Denne metode er meget nøjagtig til måling af små{15}}kapacitetskondensatorer i området fra 1 til 20pF.
Detektion med modstandsområdet
Praksis har vist, at et digitalt multimeter også kan bruges til at observere opladningen af en kondensator. Faktisk afspejler dette ændringen af ladespændingen med diskrete digitale størrelser. Antag, at målehastigheden for det digitale multimeter er n gange i sekundet. Derefter, under observationen af kondensatorens opladningsproces, kan n uafhængige og sekventielt stigende aflæsninger ses hvert sekund. Baseret på denne displaykarakteristik for det digitale multimeter kan kvaliteten af kondensatoren detekteres, og størrelsen af kapacitansen kan estimeres. Det følgende er metoden til at bruge modstandsområdet for et digitalt multimeter til at detektere kondensatorer, hvilket er af stor praktisk værdi for målere uden kapacitansområde. Denne metode er velegnet til måling af kondensatorer med stor-kapacitet, der spænder fra 0,1μF til flere tusinde mikrofarader.
