Princip og forskel mellem multimeter og klemmemåler til strømdetektion
Hovedfunktionen og arbejdsprincippet for klemmemeter

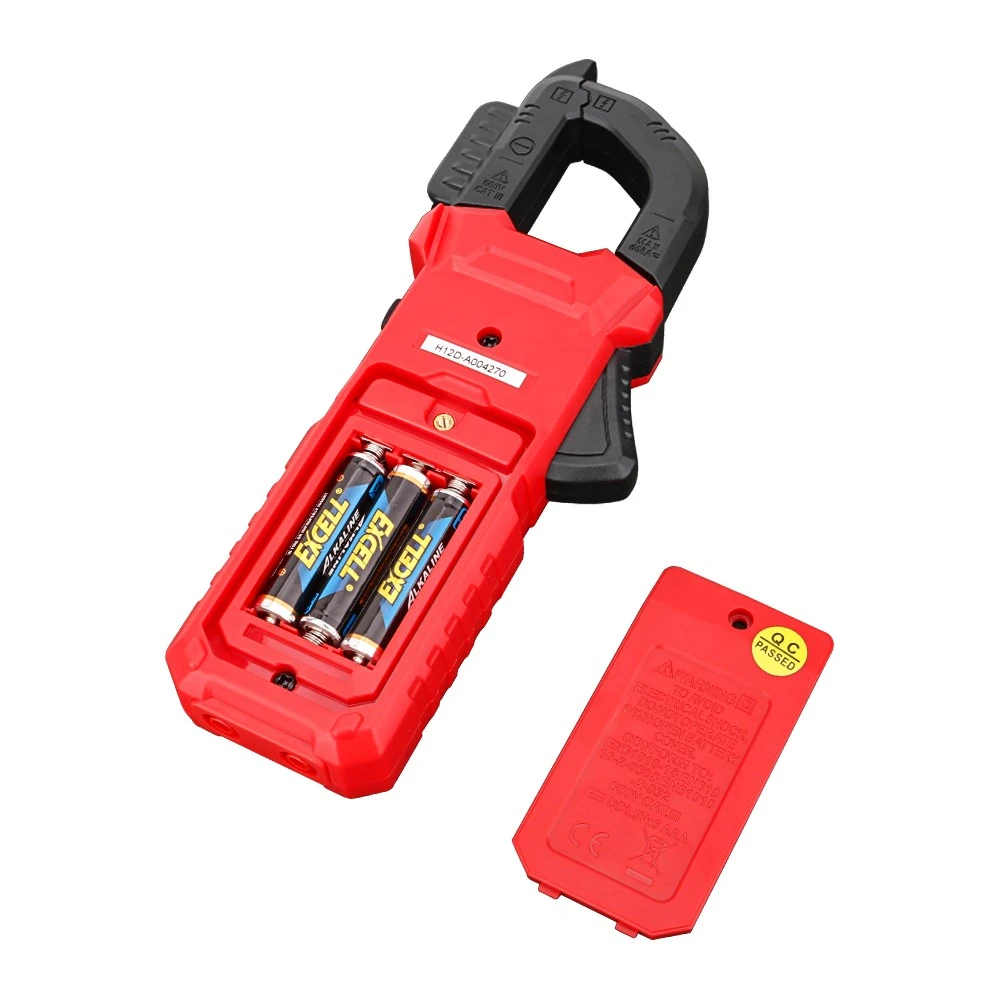

Det mest fremtrædende træk ved klemmemåleren er kaliberen, der kan åbnes foran, som let kan stikkes ind i ledningen for at måle strømmen i kredsløbet, så den originale linje ikke skal ødelægges eller ændres, og den kan måle en meget stor strøm. Multimeter har også en strømmålingsfunktion, så hvad er forskellen mellem det og spændemålerens strømmåling? Lad os først og fremmest forstå henholdsvis princippet og forskellen mellem multimeteret, der detekterer strøm og klemmemeter, der detekterer strøm.
Princippet om multimeterets måling af strøm
Ved måling af strøm med et multimeter er det nødvendigt at afbryde det målte kredsløb og forbinde multimeteret i serie for at måle strømmen. Gennem multimeterets interne strømdetektionskredsløb kan ses, strømniveauet i multimeteret er faktisk en meget lille modstandsværdi af modstanden, strømmen løber gennem denne modstand, det vil producere et spændingsfald på den, fordi modstandsværdien bestemmes , så længe spændingen målt på modstanden, kan man beregne strømmen gennem modstanden efter formlen, fordi modstanden er serieforbundet i kredsløbet, så strømmen, der går igennem den, er strømmen i kredsløbet, der måles.
Så strømmålekredsløbet i multimeteret, inklusive strømmålekredsløbene i mange meter, skal konvertere strømmen til spænding ved hjælp af en modstandsshunt for at måle strømmen. Valget af modstandsværdien er også påkrævet, hvis modstandsværdien er for stor, strømmen gennem modstanden, når spændingsfaldet er stort, så på den ene side vil det blive opdelt i mere spænding, hvilket påvirker den normale drift af måling af belastningen, på den anden side, jo større værdien af modstanden, den samme strøm, den samme strøm, den genererede effekt over den er også større, hvilket vil gøre modstanden varme, så fra disse to spørgsmål at overveje, jo mindre jo bedre værdi af modstanden.
Modstandsværdien bør dog ikke være for lille, modstanden er for lille, vil spændingsfaldet, der genereres, når strømmen løber igennem den, være mindre, hvilket vil stille visse krav til målekredsløbet bagved, fordi en for lav spænding skal være forstærkes, før det kan detekteres af kredsløbet.
Ulemper ved at måle strøm med et multimeter
Ud fra multimeter strømdetektionsmetoder og principper kan ses, skal målingen af strøm forbindes i serie med multimeteret i kredsløbet, der skal måles, så i nogle af kredsløbet, der ikke kan måles uden strøm, er det ikke passende, et andet punkt er multimeterets strømmåleområde, normalt er det maksimale måleområde for multimeterstrømmen generelt 10A eller 20A, og for at forhindre opvarmning af den interne strømdetektionsmodstand må multimeteret ikke måle store strømme i lang tid tid, for endnu større strømme er det ikke tilladt. For at forhindre den interne strømdetektionsmodstand i at opvarme, må multimeteret ikke måle stor strøm i lang tid, og det er ikke let at realisere måling af stor strøm med det generelle multimeter.
Princippet for strømmåling af klemmemåler
Clamp meter strømmåling princippet og princippet om universal pen strømmåling er faktisk dybest set det samme, forskellen er, at clamp meter er ikke direkte registrere spændingen på shunt modstand, men brugen af strømtransformatorer. Transformatoren er faktisk en applikation af transformeren, som transformerer strømmen i et vist forhold. Efter den nuværende transformer ind i belastningen, dens primære svarer også til en tur, den sekundære er også klemmemåleren inde i antallet af omdrejninger er mere, så strømmen i overensstemmelse med en vis andel af den mindre, så den nuværende transformer svarer også til en step-up transformer, det interne kredsløb af klemmemåleren gennem detektering af transformatorens spænding på sekundærsiden, kan du beregne den målte strøm.
Så klemmemåleren sammenlignet med multimeteret, i måling af strøm uden at ændre linjen, og kan måle den større strøm, såsom motor og andre induktive strømbelastninger. Men da en klemmemåler bruger en strømtransformer indeni, kan den ikke passere jævnstrøm i henhold til en transformers arbejdsprincip. Så klemmemåleren kan virkelig ikke måle jævnstrøm? Faktisk kan klemmemåleren måle jævnstrøm, men det er ikke brugen af strømtransformatorer.
Forskellen mellem et klemmemeter og et multimeter
Som nævnt ovenfor bruges hovedfunktionen af klemmemåleren til at detektere strømmen, sammenlignet med multimeteret, klemmemåleren til at detektere strømmen i brugen af mere praktisk, måling af rækkevidden end multimeteret er meget større, men der er et punkt, klemmemåleren i måling af mindre strømme ikke kan vises korrekt (såsom hundredvis af milliampere af lille strøm), og i målingens nøjagtighed er ikke så god som multimeteret.
Den anden forskel, fordi spændemålerens hovedfunktion er at detektere strømmen, så i andre funktioner er den ikke så god som multimeteret. Selvom mange klemmemålere nu også er integreret med mange funktioner i multimeteret, såsom spændingsmåling, modstandsmåling, frekvensmåling, temperaturmåling osv., men overordnet set er disse funktioner udover strømmåling ikke så gode som multimeteret. , og nøjagtigheden af disse måletrin er generelt dårligere end multimeteret.
