Princip og struktur for infrarødt termometer
Fokuser den infrarøde stråling, der modtages fra objektet, der måles, på detektoren gennem en linse og et filter. Detektoren genererer et strøm- eller spændingssignal proportionalt med temperaturen ved at integrere strålingstætheden af det målte objekt. I de efterfølgende tilsluttede elektriske komponenter lineariseres dette temperatursignal, emissivitetsområdet korrigeres og omdannes til et standardudgangssignal.
I princippet findes der to typer termometre: bærbare termometre og faste termometre. Derfor, når du vælger et passende infrarødt termometer til forskellige målepunkter, vil følgende egenskaber være de vigtigste:
1. Syn

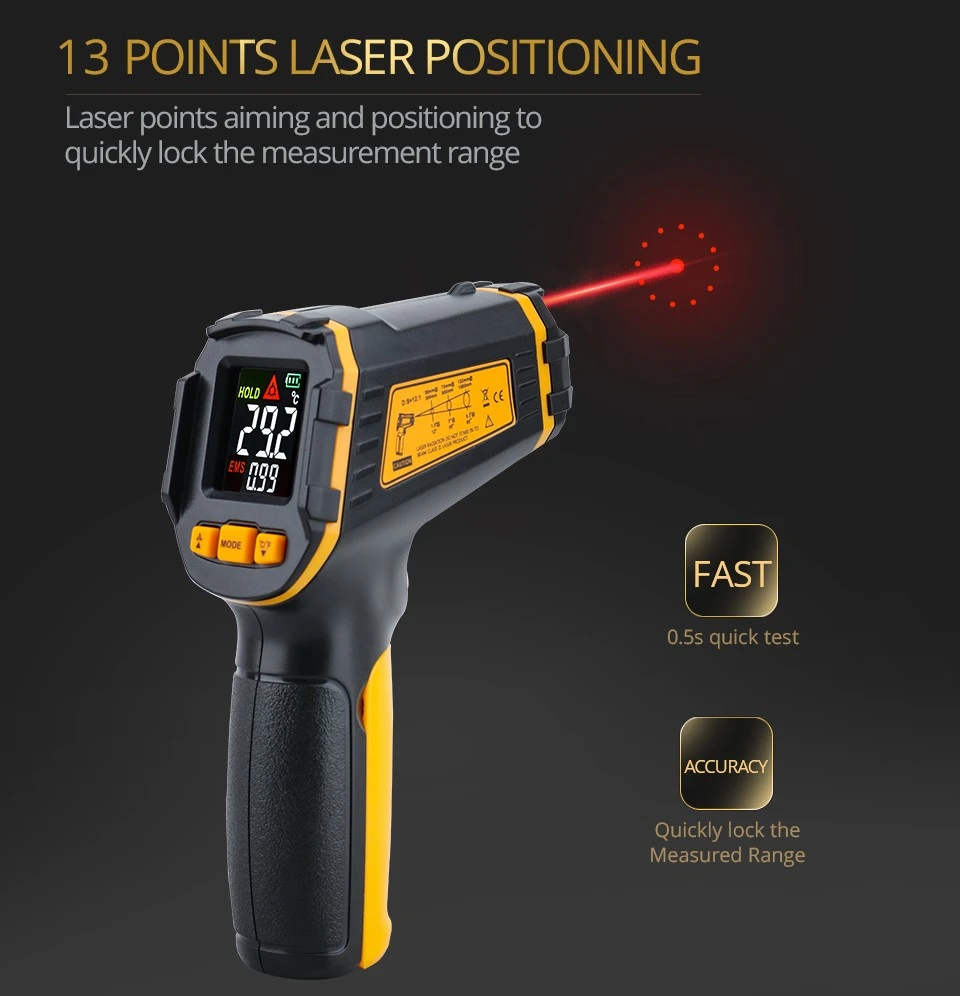

Sigtet har denne funktion. Den måleklods eller det punkt, som termometeret peger på, kan ses, og et stort område af objektet, der måles, kan ofte undgås uden synet. Det anbefales at bruge et sigte med instrumentpanelmarkeringer eller laserpegepunkter i form af et gennemsigtigt spejl ved måling af små genstande og lange afstande.
2. Linse
Linsen bestemmer det målte punkt på termometeret. Til store genstande er et termometer med fast brændvidde generelt tilstrækkeligt. Men når man måler afstand væk fra brændpunktet, vil billedet ved kanten af målepunktet være uklart. Af denne grund er det bedre at bruge et zoomobjektiv. Inden for det givne zoomområde kan termometeret justere måleafstanden. Det nyeste termometer kommer med et udskifteligt zoomobjektiv, og nær- og fjernlinserne kan udskiftes uden kalibrering og gentestning.
3. Sensor, dvs. spektralmodtager
Temperaturen er omvendt proportional med bølgelængden. Ved lave objekttemperaturer er sensorer, der er følsomme over for langbølgespektralområder (såsom varmefilmsensorer eller termoelektriske sensorer), egnede. Ved høje temperaturer vil der blive brugt fotoelektriske sensorer sammensat af germanium, silicium, indium gallium osv., der er følsomme over for korte bølger.
