Forskellen mellem arbejdsprincipperne for analoge oscilloskoper og digitale oscilloskoper
Oscilloskopet er et klassisk og universelt instrument til test af tidsdomænebølgeformer. Nogle gange kan det også bruges til at måle strøm eller optiske signaler, men det skal konverteres til et spændingssignal gennem en tilsvarende sonde eller konverter til måling.
Et oscilloskop kan bogstaveligt talt forstås som et instrument, der viser bølgeformer, så hvad er egentlig en bølgeform? Det er hovedsageligt opdelt i to typer: tidsdomæne og frekvensdomænebølgeformer. For et oscilloskop er den viste bølgeform spændingsændringen med tiden. På produktskærmen repræsenterer den vandrette akse tid, og den lodrette akse repræsenterer den målte signalspænding. Bølgeformen på oscilloskopet afspejler banen for den målte signalspænding, der ændrer sig med tiden.

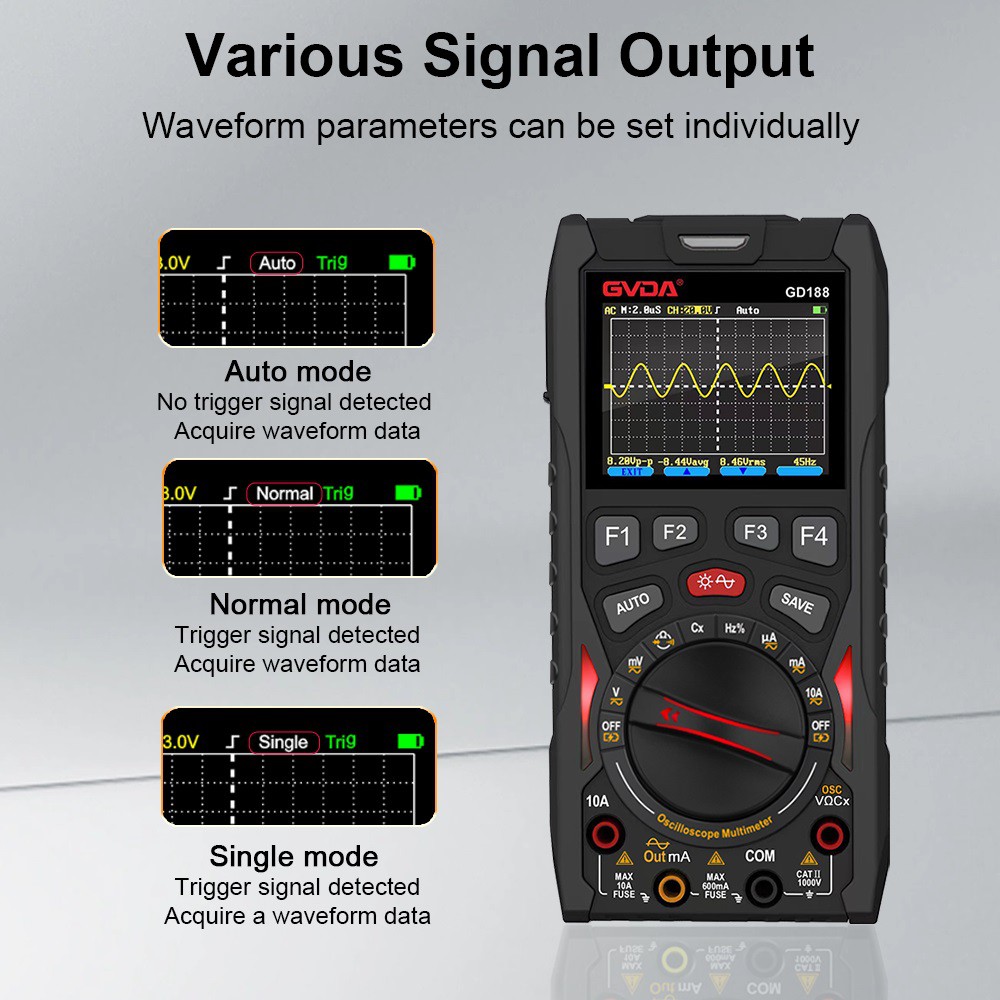

Tidsdomænebølgeform vist på oscilloskop
Oscilloskoper kan vise ændringerne i spændingssignalet for det målte punkt, og at analysere og forstå ændringerne i spændingen for hver knude på den enhed, der testes, er et grundlæggende behov i elektronikindustrien. Derfor er oscilloskoper meget brugt i forskellige industrier såsom elektronik, kommunikation, computere, medicin, biler og rumfart. . Det er af denne grund, at oscilloskoper er universelle og det mest populære måleinstrument med hensyn til globalt salg. Det årlige salg af oscilloskoper overstiger 1 milliard amerikanske dollars.
Oscilloskoper er hovedsageligt opdelt i analoge oscilloskoper og digitale oscilloskoper i henhold til deres implementeringsprincipper. De er klassificeret i realtidsoscilloskoper og prøvetagningsoscilloskoper i henhold til deres prøveudtagningsmetoder. Nogle oscilloskopproducenter har givet deres oscilloskoper flotte navne med det formål at fremhæve bestemte funktioner i markedsføringskampagner, eller tilføjet Der er nogle ekstra målemoduler, men i forhold til den store grundstruktur afviger de ikke fra ovenstående grundklassifikation.
1. Analogt oscilloskop
Det dukkede op i 1940'erne og var det tidligste oscilloskop, der dukkede op. Dette oscilloskop brugte en katodestrålerørsskærm, og dets båndbredde var kun nogle få MHz. Følgende figur er et strukturelt blokdiagram:
Udløsningen af analoge oscilloskoper er generelt relativt enkel, normalt kantudløsende. Efter indstilling af de tilsvarende kanttriggerbetingelser, når den gyldige kant af signalet under test kommer, vil oscilloskopet begynde at generere en savtandsbølge for at styre den vandrette scanning, så hver bølgeform, der ses på oscilloskopskærmen, er signalets triggerpunkt under test. fremtidige bølgeformer. Hvis signalet, der måles, er periodisk, såsom et ursignal, kan en stabil signalbølgeform ses på oscilloskopet.
2. Digitalt oscilloskop
Dette oscilloskop dukkede op lidt senere, i 1980'erne, og overgik analoge oscilloskoper med hensyn til båndbredde, udløsning og analysemuligheder.
Forskellen mellem et digitalt oscilloskop og et analogt oscilloskop er indgangssignalet. Det digitale oscilloskop sampler og digitaliserer inputsignalet gennem en højhastighedschip, gemmer de digitaliserede samplepunkter i cachen og udlæser derefter dataene i cachen gennem signalbehandlingskredsløbet. DAC-chippen konverterer de tilsvarende tal til analoge mængder og viser dem på CRT-skærmen.
