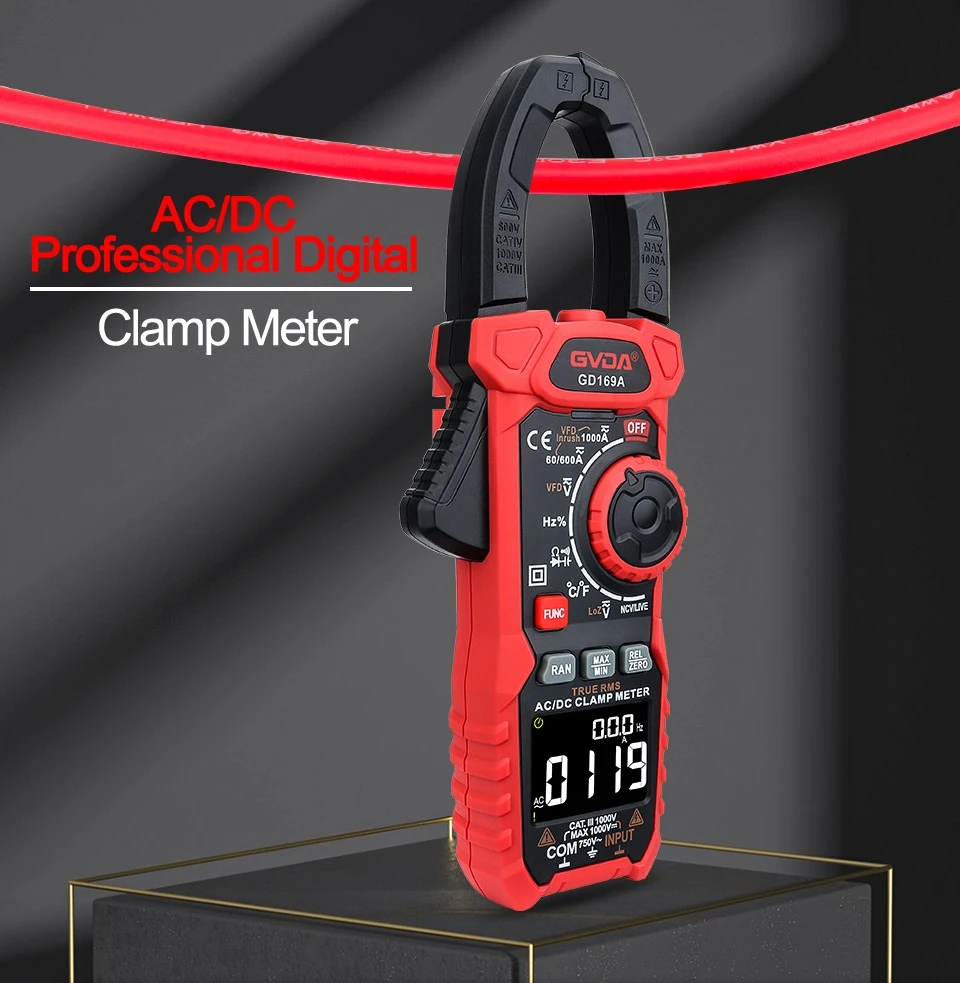

Klemmemåleren bruges normalt som AC amperemeter, og der er et klemhoved på målerhovedet. Ved måling af strømmen behøver spændemåleren ikke at være forbundet til det kredsløb, der skal måles, bare før strømforsyningsledningen (kun én) gennem kæben, Strømmålingen kan udføres direkte.
Det er hovedsageligt sammensat af klemmehoved, klemhovedudløser, hold-knap, funktionsknap, LCD-skærm, testpennestik, røde og sorte testpenne og andre dele. Klemmehovedet bruges til at klemme ledningen for at måle strømmen, og den røde testledning og den sorte testledning bruges hovedsageligt til at forbinde klemmemåleren for at måle modstand og spænding.
Klemmehovedet bruges hovedsageligt til at klemme ledningen under test ved måling af vekselstrøm og bruge princippet om strømtransformer til at inducere ledningsstrømmen.
Tangaftrækkeren bruges hovedsageligt til at åbne og lukke tangen. Når der trykkes på, åbnes tangen, og når den slippes, lukkes tangen.
Hold-knappen bruges hovedsageligt til at holde de målte data, når det elektroniske kredsløb testes, for at lette læsning af de registrerede data.
Funktionsknappen er hovedsageligt rettet mod tangmålerens multifunktionelle funktion og indstiller det tilsvarende område for forskellige detektioner.
LCD-skærmen bruges hovedsageligt til at vise information såsom detektionsdata, dataenhed, valgområde og så videre.
Testledningsstikket bruges hovedsageligt til at forbinde testledningens ledningsstik og isolationstesttilbehøret. Den røde testledning er forbundet til VΩ-stikket, og den sorte testledning er forbundet til jordterminalen.
AC-amperemeteret af klemmetypen er i det væsentlige sammensat af en strømtransformator og et ensretterinstrument. Den strømførende ledning, der skal måles, svarer til den primære vikling af strømtransformatoren, og den sekundære vikling af strømtransformatoren er på jernkernen. , er sekundærviklingen forbundet med ensrettersystemets instrument. I henhold til et vist proportionalt forhold mellem strømtransformatorens primære og sekundære viklinger kan ensrettersystemets instrument vise den aktuelle værdi af den målte linje.
AC/DC-måleren af klemmetypen er et elektromagnetisk systeminstrument. Den målte strømførende ledning placeret i kæben bruges som excitationsspolen. Den magnetiske flux danner en løkke i jernkernen. Den elektromagnetiske målemekanisme er placeret i midten af mellemrummet i jernkernen. Afbøjning for at få en læsning. Da udbøjningen ikke påvirkes af målestrømmen, kan vekselstrøm og jævnstrøm måles.
