Hvad er forskellene mellem et analogt multimeter og et digitalt multimeter?
Et multimeter er et elektrisk måleinstrument, der bruges til at måle elektriske parametre som spænding, strøm og modstand. Ikke alle multimetre er ens. Forskellige multimetre varierer i størrelse, præcision, nøjagtighed og de parametre, de kan måle. Multimetre bruges hovedsageligt af elektrikere, ingeniørstuderende og hobbyfolk til at fejlfinde elektrisk udstyr og kredsløb. Der er to hovedtyper af multimetre: det analoge multimeter og det digitale multimeter.
Analogt multimeter
Det analoge multimeter er den ældste type multimeter. Den har en nål, der roterer langs en skala, men den er svær at læse. Dens fordele er, at den er billig og følsom. Et analogt multimeter er mere følsomt end et digitalt multimeter og kan endda registrere små ændringer i aflæsningen.
Et analogt multimeter er lavet af en spole placeret mellem to permanente magneter, med en nål på toppen af spolen. Når strøm passerer gennem spolen, genererer spolen et magnetfelt, der interagerer med permanentmagneternes magnetfelt, hvilket får den til at rotere. Når spolen roterer, bevæger nålen sig langs skalaen. Rotationsvinklen af spolen afhænger af mængden af strøm, der løber gennem spolen. Derfor kaldes et analogt multimeter også for et galvanometer. Den har en meget lav modstand, hvilket gør den mere følsom end et digitalt multimeter. Det skal dog bemærkes, at fuld-afbøjning (FSD) bør undgås. Når strømmen overstiger området for spolens afbøjning, vil spolen begynde at brænde, hvilket resulterer i beskadigelse af måleren.

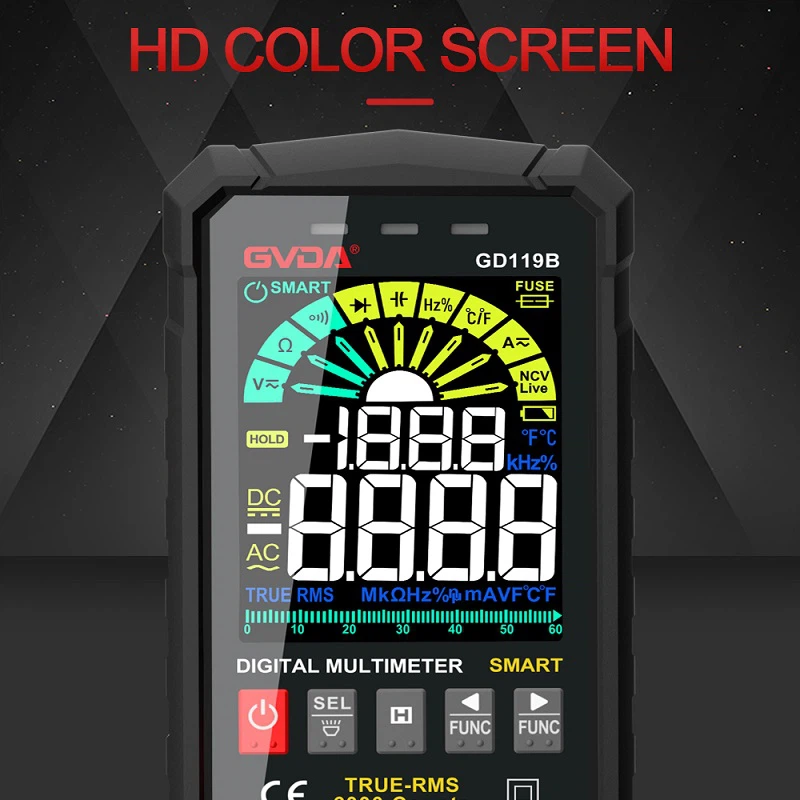

Digitalt multimeter
Et digitalt multimeter er et instrument, der kan måle forskellige parametre og vise dem på en LCD-skærm. Til forskel fra et analogt multimeter viser et digitalt multimeter måleresultaterne på en digital beregningsmåde, så det er nemmere at aflæse måleresultaterne. Men på den anden side kan et analogt multimeter vise aflæsningen uden nogen beregning, så det har en hurtig responstid.
Et digitalt multimeter har en LCD, en drejeskive og flere porte. Skiven inkluderer et internt kredsløb, der er forbundet gennem en koncentrisk ring. Drejeknappen bruges til at aktivere kredsløbet til specifikke målinger. Et digitalt multimeter har en indbygget mikroprocessor til at beregne aflæsningen. Indgangsspændingen eller strømmen er dog i analog form. Derfor medfølger en ADC (Analog-til-Digital Converter) til at konvertere aflæsningen og vise den på LCD-skærmen. I modsætning til nåleskalaen på et analogt multimeter gør LCD'et måleresultaterne nemme at aflæse. Derudover har et digitalt multimeter overbelastningsbeskyttelse, når målingen er uden for rækkevidde.
