Hvad er en lineær reguleret strømforsyning, og hvad er dens egenskaber?
Vi kategoriserer ofte regulerede strømforsyninger i to grupper: skiftende regulerede strømforsyninger og lineære regulerede strømforsyninger, afhængigt af hvor godt reguleringsrøret fungerer. En lillebitte strømforsyning, der gør brug af et spændingsregulatorrør, er også til stede.
Den jævnstrømsstyrede strømforsyning med et lineært fungerende reguleringsrør betegnes i denne sammenhæng som en lineært reguleret strømforsyning. Justeringsrøret fungerer i en lineær tilstand, som forklares som følger: RW er kontinuerligt variabel eller lineær (se analyse nedenfor). Det er dog ikke det samme med at skifte strømforsyning. Skifterøret fungerer i to tilstande: tændt og slukket. Når den er tændt, er modstanden ekstremt lille; når den er slukket, er modstanden også meget lille. Ved omskiftning af strømforsyninger refererer vi almindeligvis til justeringsrøret som skifterør. stort. Det er tydeligt, at røret, der fungerer i omskiftningstilstanden, ikke er i en lineær tilstand. Shenzhen lineær strømforsyning med regulering

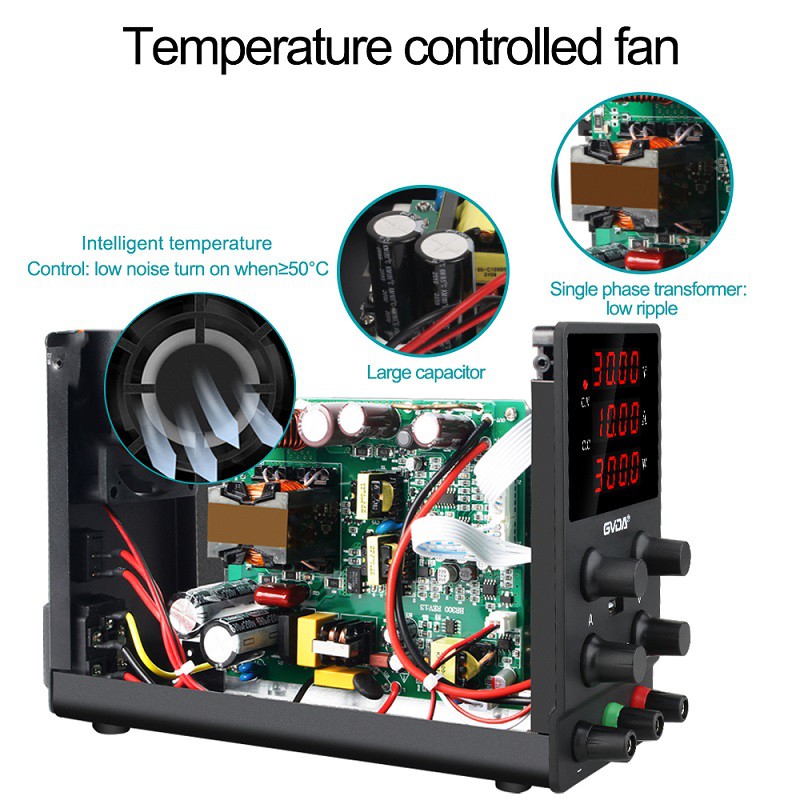

En ældre stil af DC-reguleret strømforsyning er den lineære regulerede strømforsyning. En lineær reguleret jævnstrømsforsyning har følgende egenskaber: en udgangsspænding, der er lavere end indgangsspændingen; en hurtig responstid og lille output-rippel; lav driftsstøj; lav effektivitet (den almindeligt observerede LDO ser nu ud til at løse effektivitetsproblemet); stor varmeproduktion (især fra højeffektstrømforsyninger), som utilsigtet bidrager til termisk støj i systemet.
Ifølge arbejdsprincippet for Uo=Ui×RL/(RW+RL) kan udgangsspændingen varieres ved at variere størrelsen på RW. Bemærk venligst, at i denne formel er output af Uo ikke lineært, hvis vi kun betragter værdiændringen af den justerbare modstand RW; men hvis vi betragter RW og RL kombineret, bliver output lineært. Lad os nu gå videre: Målet med spændingsstabilisering er opnået, hvis vi udskifter den variable modstand i billedet med en triode- eller felteffekttransistor og justerer modstanden af denne "varistor" ved at overvåge udgangsspændingen for at opretholde udgangsspændingen konstant. Justeringsrør, også kendt som trioder eller felteffektrør, bruges til at ændre spændingsudgangen.
Fordi reguleringsrøret er forbundet i serie mellem strømforsyningen og belastningen, kaldes det en seriereguleret strømforsyning. Tilsvarende er der også en parallel-type reguleret strømforsyning, som skal forbinde reguleringsrøret parallelt med belastningen for at justere udgangsspændingen. Den typiske referencespændingsregulator TL431 er en parallel-type spændingsregulator. Den såkaldte parallelforbindelse betyder, at ligesom spændingsregulatorrøret i figur 2 anvendes shunting til at sikre "stabiliteten" af dæmpningsforstærkerrørets emitterspænding. Måske giver dette billede dig ikke umiddelbart mulighed for at fortælle, at det er "parallelforbindelse", men ved nærmere eftersyn er det faktisk tilfældet. Men alle bør også være opmærksomme her: Spændingsregulatorrøret her arbejder ved hjælp af dets ikke-lineære område. Derfor, hvis det betragtes som en strømforsyning, er det også en ikke-lineær strømforsyning. For at gøre det lettere for alle at forstå, lad os gå tilbage og finde et passende billede at se på, indtil vi kan forstå det kortfattet.
