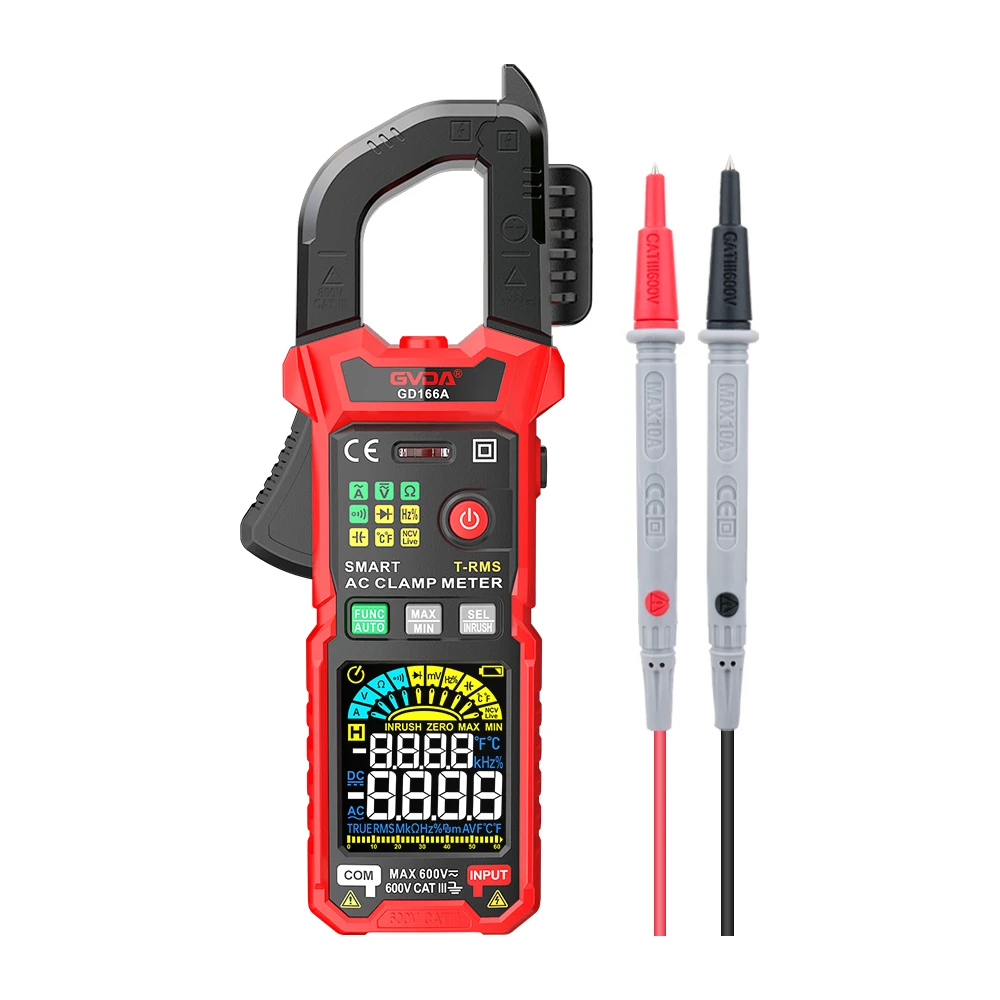

Sådan bruges et klemmemeter til at identificere jordingsfejlpunkter i lavspændingsnet
I lavspændingsnet er det svært at identificere det specifikke jordingsfejlpunkt, når der opstår en jordingsfejl i distributionskredsløbet eller det elektriske udstyr. Metoden til måling af lækstrøm ved hjælp af et klemmemeter for at bestemme jordingsfejl kræver ikke ledningsføring eller strømafbrydelse og er nem at betjene, hvilket giver mulighed for hurtig og nøjagtig identifikation af fejlpunktet.
Kredsløbet til at detektere jordingsfejlpunktet i lavspændingsnettet ved hjælp af et klemmemeter er vist i følgende figur.
I lavspændingsfordelingsnettet kan, hvis der opstår en jordfejl, strømforsyningen testes i faser på strømafbryderen QS i fordelerrummet (midlertidig fjernelse af andre tofasede sikringer kan anvendes), og derefter en klemme type amperemeter (fortrinsvis et klemme-amperemeter med en milliampere-værdi eller et par drejninger mere af den testede ledning på klemmejernets kerne) kan bruges til at forbinde den neutrale jordledning på distributionstransformatoren (som vist i PA1 klemme-amperemeteret i figuren), Mål lækstrømmen for hvert fasekredsløb separat. Fasekredsløbet med høj lækstrøm kan klassificeres som et kredsløb med jordfejlspunkt.
Efter at have bestemt fasekredsløbet med en jordfejl, skal du først detektere kredsløbets hovedlinje. Kontroller, om der er nogen luftledninger, der er knækket eller forbundet til ledninger, telefonlinjer, sendelinjer osv., eller om det defekte fasekredsløb direkte kolliderer med nulledningen, hvilket resulterer i en enfaset jordingskortslutningsfejl. Denne type jordingsfejlpunkt er tydeligvis let at finde. Hvis fejlen ikke er på hovedledningen, kan et amperemeter af klemmetype bruges til at kontrollere stikledningerne for hver fase (som vist i PA2-amperemeteret af klemmetype på figuren). Når en stikledning har strøm, og de andre forgreningskredsløb ikke har nogen strøm, kan det fastslås, at forgreningskredsløbet med strøm har en jordafledningsfejl.
Bagefter testes grenledningen ved hjælp af "bisektionsmetoden", som går ud på at finde et praktisk testpunkt fra omkring halvdelen af kredsløbet og bruge et klemmeformet amperemeter til at klemme fasetråden. Hvis der er strøm ved testpunktet, indikerer det, at fejlpunktet er på belastningssiden af testpunktet; Hvis der ikke måles strøm, eller strømmen er meget svag på dette testpunkt, indikerer det, at jordingspunktet er på strømsiden af testpunktet. Efter at have bestemt, hvilken sektion af kredsløbet fejlpunktet er i, skal du følge ovenstående metode for at detektere og bedømme fra midten af denne sektion af kredsløbet, hvorved omfanget af jordfejl gradvist reduceres. Når grænsepunktet mellem tilstedeværelse og fravær af strøm findes, er dette jordfejlspunktet, der skal søges efter.
