Kondensatorer er en af de mest almindeligt anvendte elektroniske komponenter. Det almindelige ordsymbol for kondensatorer er "C". Kondensatorer er hovedsageligt sammensat af metalelektroder, dielektriske lag og elektrodeledninger, og de to elektroder er isoleret fra hinanden. Derfor har den den grundlæggende ydeevne at "blokere DC til AC".

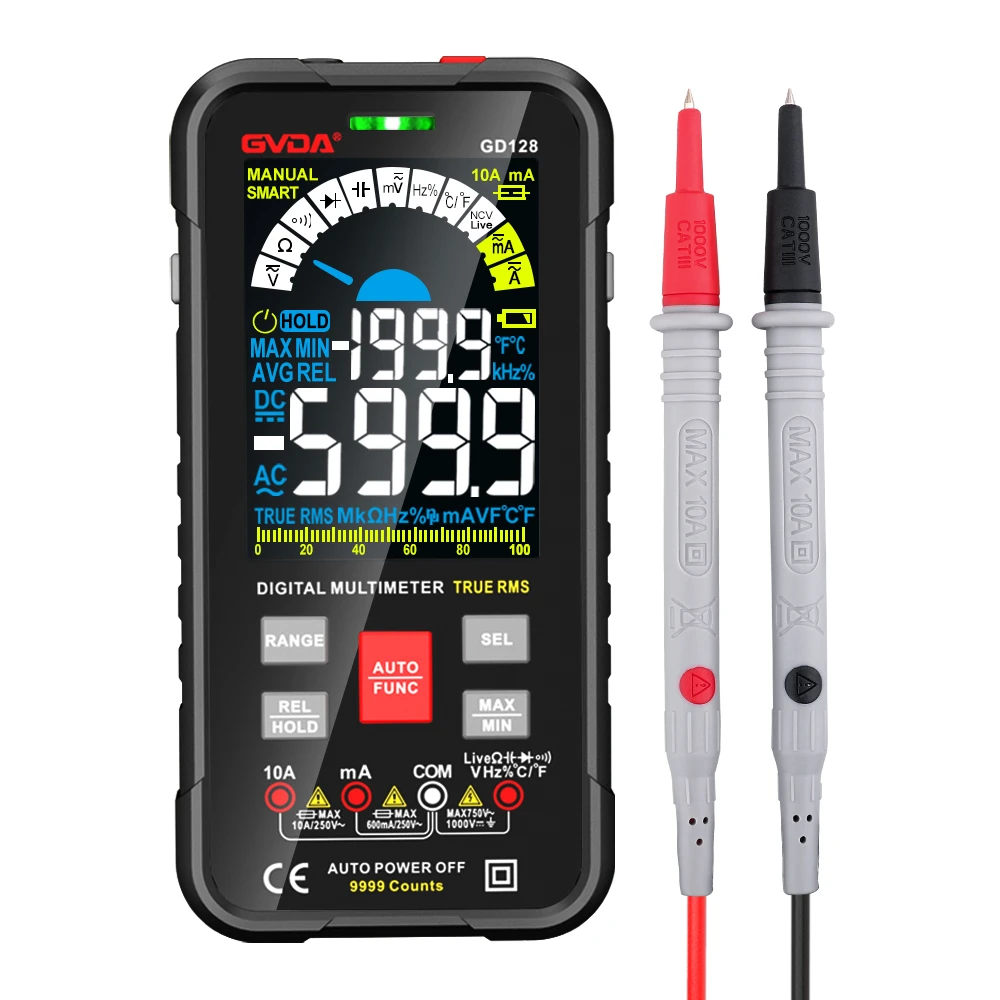

Brug et digitalt multimeter til at detektere kondensatorer som følger.
1. Direkte detektering med kapacitivt gear
Nogle digitale multimetre har funktionen til at måle kapacitans, og deres intervaller er opdelt i fem kvaliteter: 2000p, 20n, 200n, 2μ og 20μ. Ved måling kan de to ben på den afladede kondensator indsættes direkte i Cx-stikket på målerkortet, og de viste data kan aflæses efter valg af det passende område. 2000p-niveauet er velegnet til at måle kapacitansen mindre end 2000pF; 20n niveauet er velegnet til at måle kapacitansen mellem 2000pF og 20nF; 200n niveauet er velegnet til at måle kapacitansen mellem 20nF og 200nF; 2μ-niveauet er velegnet til at måle kapacitansen mellem 200nF og 2μF. 20μ-område, velegnet til måling af kapacitans mellem 2μF og 20μF. Erfaring har vist, at nogle typer digitale multimetre (såsom DT890B plus ) har store fejl ved måling af kondensatorer med lille kapacitet under 50pF, og der er næsten ingen referenceværdi for måling af kondensatorer under 20pF. På dette tidspunkt kan seriemetoden bruges til at måle kapacitansen med lille værdi. Metoden er: find først en kondensator på omkring 220pF, brug et digitalt multimeter til at måle dens faktiske kapacitet C1, og tilslut derefter den lille kondensator, der skal måles parallelt med den for at måle dens samlede kapacitet C2, derefter forskellen mellem de to ( C1-C2) er kapaciteten af den lille kondensator, der skal måles. At bruge denne metode til at måle kondensatorer med lille kapacitet på 1 til 20pF er meget nøjagtig.
2. Detektering med modstandsgear
Praksis har vist, at opladningsprocessen af kondensatoren også kan observeres ved at bruge et digitalt multimeter, som faktisk er en diskret digital størrelse, der afspejler ændringen af ladespændingen. Hvis man antager, at målehastigheden af det digitale multimeter er n gange i sekundet, mens man observerer opladningsprocessen for kondensatoren, kan n uafhængige og sekventielt stigende aflæsninger ses hvert sekund. Ifølge denne visningsfunktion på det digitale multimeter kan kvaliteten af kondensatoren detekteres, og størrelsen af kapacitansen kan estimeres. Introduceret nedenfor er metoden til at detektere kondensatorer ved at bruge modstandsgearet i et digitalt multimeter, hvilket er meget nyttigt til instrumenter uden kapacitansgear. Denne metode er velegnet til at måle kondensatorer med stor kapacitet, der spænder fra 0.1 μF til flere tusinde mikrofarader.
1. Måleoperationsmetode
Drej det digitale multimeter til det passende modstandsgear, den røde testledning og den sorte testledning berører henholdsvis de to poler på kondensatoren Cx under test, så vil den viste værdi gradvist stige fra "000" indtil overløbssymbolet "1" vises. Hvis den altid viser "000", betyder det, at kondensatoren er kortsluttet; hvis det altid viser overløb, kan det være et åbent kredsløb mellem kondensatorens interne elektroder, eller den valgte modstandsfil kan være upassende. Ved kontrol af elektrolytiske kondensatorer skal det bemærkes, at den røde testledning (med positiv ladning) er forbundet med kondensatorens positive elektrode, og den sorte testledning er forbundet med kondensatorens negative elektrode.
2. Måleprincip
Måleprincippet for måling af kondensatorer med modstandsgear. Under målingen oplader den positive strømforsyning kondensatoren Cx under test gennem standardmodstanden R0, og i det øjeblik, hvor opladningen starter, vises "000", fordi Vc=0 . Når Vc gradvist stiger, stiger den viste værdi. Når Vc=2VR, begynder måleren at vise overløbssymbolet "1". Opladningstiden t er den tid, der kræves for, at displayværdien ændrer sig fra "000" til overløb, og dette tidsinterval kan måles med et kvartsur.
