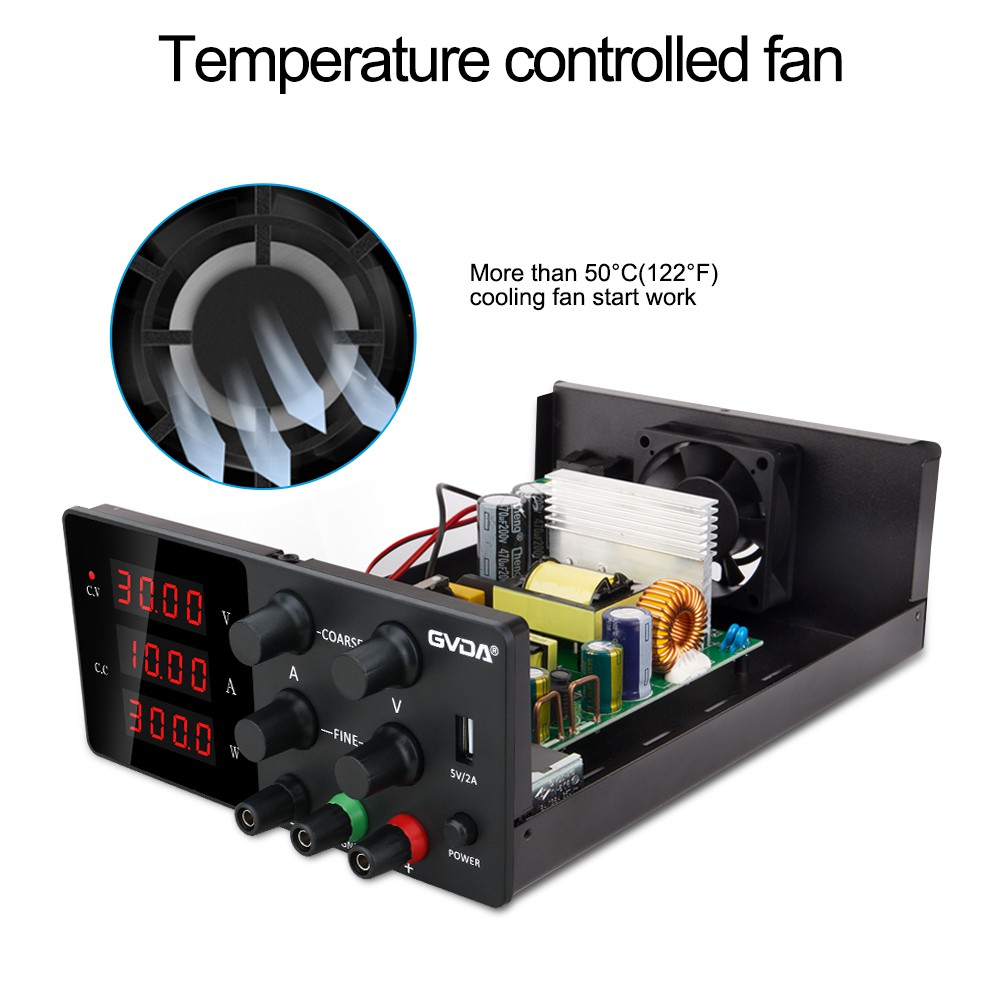

1) Hovedkredsløb: Hovedkredsløbet fra AC-nettets input til DC-udgangen. Det omfatter hovedsageligt inputfilter, ensretning og filtrering, inverter, udgangsenretning og filtrering.
(1) Inputfilter: Dets funktion er at filtrere rod, der findes i elnettet, og også forhindre rod genereret af maskinen i at blive ført tilbage til det offentlige elnet.
(2) Ensretning og filtrering: Nettets vekselstrømsforsyning korrigeres direkte til en jævnere jævnstrøm til transformation på næste niveau.
(3) Inverter: Konverter den ensrettede jævnstrøm til højfrekvent vekselstrøm, som er kernedelen af den højfrekvente koblingsstrømforsyning. Jo højere frekvens, jo mindre er forholdet mellem volumen, vægt og udgangseffekt.
(4) Udgangskorrigering og filtrering: i henhold til belastningens behov, giv en stabil og pålidelig DC-strømforsyning.
2) Styrekredsløb: På den ene side, tag prøver fra udgangsenden, sammenlign den med den indstillede standard, og kontroller derefter inverteren for at ændre dens frekvens eller pulsbredde for at opnå stabil output; på den anden side, ifølge dataene fra testkredsløbet, identificeres beskyttelseskredsløbet, og kontrolkredsløbet er tilvejebragt til at udføre forskellige beskyttelsesforanstaltninger for hele maskinen. Inklusive udgangsprøvekredsløb, feedbackkredsløb og pulsbreddemodulator.
3) Detektions- og beskyttelseskredsløb: Detektionskredsløbet omfatter overstrømsdetektering, overspændingsdetektering, underspændingsdetektering, overophedningsdetektion osv.; beskyttelseskredsløbet kan opdeles i overstrømsbeskyttelse, overspændingsbeskyttelse, underspændingsbeskyttelse, klembeskyttelse, overophedningsbeskyttelse, automatisk genstart, blød start, langsom start og andre typer.
4) Andre kredsløb: såsom savtandbølgegenerator, forspændingskredsløb, optokobler osv.
