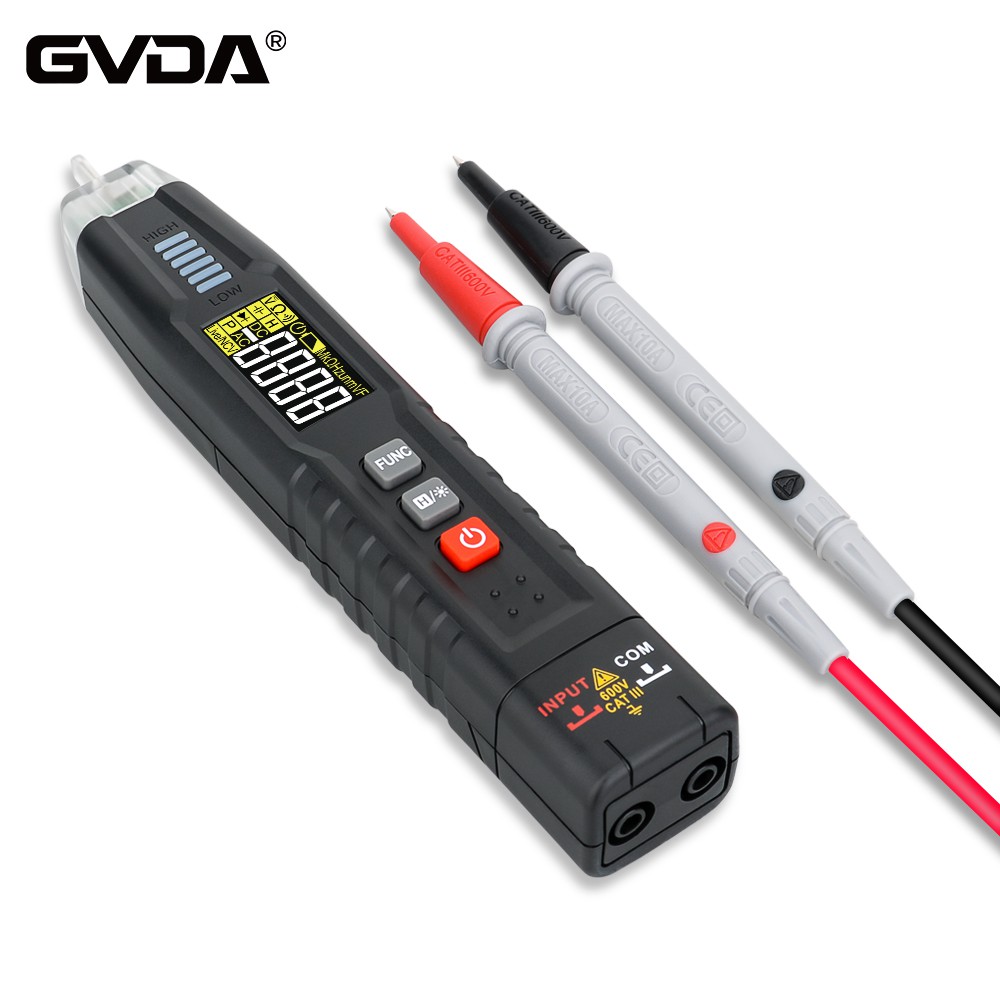

Betydning af symboler og bogstaver på multimeteret
ACA (vekselstrøm)
DCA (jævnstrøm)
DCV er jævnstrømsspænding
ACV er vekselspænding
Diodemærket ovenfor er til at teste, om kredsløbet er ledende.
HZ er frekvensen
Plug-in line com er den fælles terminal, og den anden linje vælger stikket i henhold til den fysiske mængde, der skal måles
grænseflade:
Cx-grænsefladen er grænsefladen for den kapacitans, der skal testes.
PNP NPN: For at måle triodens forstørrelse skal du først skifte måleren til hfe-positionen, root
I henhold til mærkningen af hver stang og egenskaberne for den triode, der skal testes, skal du indsætte den i det tilsvarende hul.
COM: Fælles grænseflade til strøm-, spændingsdiode-, modstands- og frekvenstest.
Alle andre grænseflader angiver typen og omfanget af målingen.
Hvad repræsenterer symbolerne på multimeteret
Pladespillerlogo, med uret:
OFF sluk, mV AC/DC millivolt spænding, V~AC spænding, V-DC spænding, Ω modstand,
Diode, kontinuitetstest, kapacitans, frekvens, triodeforstørrelse, temperatur,
μA AC/DC mikroampere, mA AC/DC milliampere, A AC/DC ampere, slukket
Den øverste række af knapper, fra venstre mod højre:
VÆLG områdevalg;
Hz/DUTY Hertz/signal driftscyklus;
HOLD fryser, låser;
RANGE udvalg af udvalg;
REL læst
Bemærk, at der er en række bogstaver 10 sek. MAX under 10A-logoet, hvilket betyder, at når du bruger dette stik til måling, er det ikke tilladt at bruge mere end 10 sekunder.
Betydninger af andre symboler:
Ω ohm Måling af modstandsværdi
V-spænding Mål jævnspænding
V-spænding Mål AC-spænding
A-strøm Mål jævnstrøm
A-strøm Mål vekselstrøm
—≯—Diode Mål diodens polaritet
Hfe-trioden bruges til at måle triodens forstørrelse
Betydningen af de symboler, der vises på multimeteret
Multimeter kaldes også multimeter, tre-formålsmåler og multimeter. AC strøm, kapacitans, induktans og nogle parametre for halvledere (såsom ).
(1)∽ betyder AC og DC
(2) V-2,5KV 4000Ω/V betyder, at for AC-spænding og 2,5KV DC-spændingsblok er dens følsomhed 4000Ω/V
(3) AV-Ω betyder, at strøm, spænding og modstand kan måles
(4) 45-65-1000Hz angiver, at driftsfrekvensområdet er under 1000 Hz, og det industrielle standardfrekvensområde er 45-65Hz
(5) 2000Ω/V DC betyder, at DC-blokkens følsomhed er 2000Ω/V
Symbolerne på klemmemåleren og rysteskiven ligner ovenstående symboler (andre kan ikke skrives alle på grund af det forkerte format af symbolerne, 'betyder den magnetoelektriske systemensrettertype med mekanisk reaktionskraft' betyder tre-niveau anti-ekstern magnetfelt' betyder vandret placering)))
Bilag 1, Spørgsmål: Hvad er et multimeter
Multimeter kaldes også multimeter, tre-formålsmåler og multimeter. AC strøm, kapacitans, induktans og nogle parametre for halvledere (såsom ).
Brug af multimeter
(1) bekendt med betydningen af hvert symbol på drejeknappen og hovedfunktionen af hver knap og vælgerkontakt.
(2) Udfør mekanisk nulstilling.
(3) I henhold til den type og størrelse, der skal måles, skal du vælge gear og rækkevidde for omskifterkontakten og finde ud af den tilsvarende skalalinje.
(4) Vælg placeringen af testledningsstikket.
(5) Målespænding: Når du måler spænding (eller strøm), skal du vælge et godt område. Hvis du bruger et lille område til at måle en stor spænding, vil der være fare for at brænde måleren; hvis du bruger et stort område til at måle en lille spænding, er pointerafbøjningen for lille. Kan ikke læse. Udvælgelsen af området bør forsøge at få markøren til at afbøje til omkring 2/3 af den fulde skala. Hvis du ikke kender størrelsen af den målte spænding på forhånd, skal du først vælge det højeste gear og derefter gradvist reducere til det passende område.
en. Måling af AC-spænding: Sæt den ene kontakt på multimeteret i AC- og DC-spændingsområdet, og den anden switch i det passende AC-spændingsområde, og tilslut multimeterets to penne parallelt med kredsløbet eller belastningen, der testes.
b Måling af DC-spænding: Sæt den ene kontakt på multimeteret på AC- og DC-spændingsområdet, og den anden omskifter det passende område af DC-spænding, og tilslut "plus"-testledningen (rød testledning) til det høje potentiale, "- "Testledningen (sort testledning) er forbundet til lavpotentialet, dvs. lad strømmen strømme ind fra " plus " testledningen og strømme ud fra "-" testledningen. Hvis testledningerne vendes, vil viseren på målerhovedet afbøjes i den modsatte retning, og det er nemt at bøje viseren.
(6) Strømmåling: Når du måler DC-strøm, skal du indstille en kontakt på multimeteret til DC-strømgearet, og den anden kontakt til det passende område fra 50uA til 500mA. Områdevalg og aflæsningsmetode for strømmen er den samme som for spændingen. Ved måling skal kredsløbet afbrydes først, og derefter kobles multimeteret i serie til kredsløbet under test efter strømmens retning fra " plus " til "-", det vil sige, at strømmen løber ind fra den røde test bly og flyder ud fra den sorte testledning. Hvis multimeteret er forbundet parallelt med belastningen ved en fejl, er målerhovedets indre modstand meget lille, hvilket vil forårsage en kortslutning og brænde måleren. Dens læsemetode er som følger:
Faktisk værdi=angivet værdi × område / fuld afvigelse
(7) Måling af modstand: Når du måler modstand med et multimeter, skal følgende metoder følges:
aVælg det passende forstørrelsesgear. Skalalinjen på multimeterets ohm-blok er ujævn, så valget af forstørrelsesblokken skal få markøren til at blive på den tyndere del af skalalinjen, og jo tættere markøren er på midten af skalaen, jo mere nøjagtig læsningen. Generelt skal markøren være mellem 1/3~2/3 af skalaen.
b ohm nulstilling. Inden måling af modstanden skal de to testledninger kortsluttes, og "ohm (elektrisk) nuljusteringsknappen" skal justeres samtidig, så viseren lige peger på nul-positionen på højre side af ohmen. vægt. Hvis viseren ikke kan justeres til nul-position, betyder det, at batterispændingen er utilstrækkelig, eller der er et problem inde i måleren. Og hver gang forstørrelsesgearet skiftes, skal ohm-nuljusteringen udføres igen for at sikre nøjagtig måling.
c-aflæsning: målerens aflæsning ganget med forstørrelsen er modstandsværdien af den målte modstand.
