Årsagen til, at LED-lampeperlen ikke lyser, når den måles med et multimeter
LED, også kendt som lysemitterende diode, er en type diode, så diodernes egenskaber har også de samme egenskaber som lysemitterende dioder.
Diode egenskaber
Dioden har karakteristika for fremadledning og omvendt afskæring, det vil sige, at den kun tillader strøm at flyde fra den ene ende af dioden til den anden ende; hvis retningen er modsat, vil strømmen være blokeret og kan ikke passere. For at dioden kan opnå fremadgående ledning og omvendt afskæring, skal en betingelse være opfyldt - spændingen påført i fremadgående retning er større end ledningsspændingen.
Hvad betyder det? for eksempel:

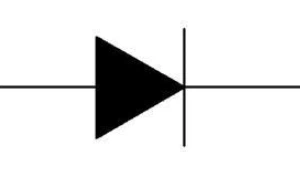

Som vist på figuren ovenfor, antag, at diodens fremadspænding er 2V. Når spændingen på klemme a er 2V højere end spændingen på klemme b, tændes dioden, og strømmen løber fra klemme a til klemme b; hvis spændingen er mindre end 2V, kan strømmen ikke passere.
Hvordan forstår du det?
Vi kan betragte dioden som en jerndør, som kun kan skubbes udefra og ind, og omvendt kan den ikke skubbes indefra og ud. Dette er ligesom den ensrettede ledningskarakteristik for en diode.
På samme måde, fordi jerndøren er relativt tung, selvom den kan skubbes op udefra og ind, kræver det en vis mængde kraft at gøre det. Dette er ligesom tændspændingen for en diode.
Multimeter til måling af lysdioder
Der er en diodefil i multimeteret, som generelt er integreret med buzzer-filen. Den ubelastede spænding af diodegearet på det digitale multimeter (det vil sige spændingen mellem de to testledninger, når multimeteret ikke er forbundet til modstanden) er meget lav, generelt omkring 3V, og forskellige multimetre kan have små forskelle.
Tændspændingen af forskellige farver og modeller af LED'er er forskellig. Generelt er spændingsfaldet for røde, gule og orange LED'er omkring 1.8-2.2V; spændingsfaldet for hvide, grønne, blå og lyserøde LED'er er 2.7- Ca. 3,3V; husstands LED lampe perler er generelt omkring 3V.
Sammenfatte
Fordi ledningsspændingen af forskellige lysemitterende dioder er forskellig, er dette parameterområde meget stort, så det er normalt, at LED-lampeperlen ikke lyser, når den måles med et multimeter. Selvom det samme multimeter måler LED-lampeperler i forskellige farver, er deres lysstyrke også anderledes. Generelt er rød den lyseste, blå er den mørkeste, og lilla kan ikke engang tændes.
Det ses heraf, at LED-lampeperlen ikke lyser, når multimeteret måler den. Den mulige årsag er, at de positive og negative poler af testpennen og dioden er omvendt.
For pointer-multimeteret er den sorte testledning forbundet til diodens positive pol, og den røde testledning er forbundet til diodens negative pol; for det digitale multimeter er den røde testledning forbundet til den positive pol på dioden, og den sorte testledning er forbundet til den negative pol på dioden.
Hvis multimeteret ikke lyser, når testledningerne er tilsluttet korrekt, er hovedårsagen, at multimeterets udgangsspænding er utilstrækkelig, og diodens ledningsspænding er høj. Det anbefales at skifte til ×100 eller ×1K til måling.
