Arbejdsprincip og anvendelse af infrarødt termometer
1 Oversigt

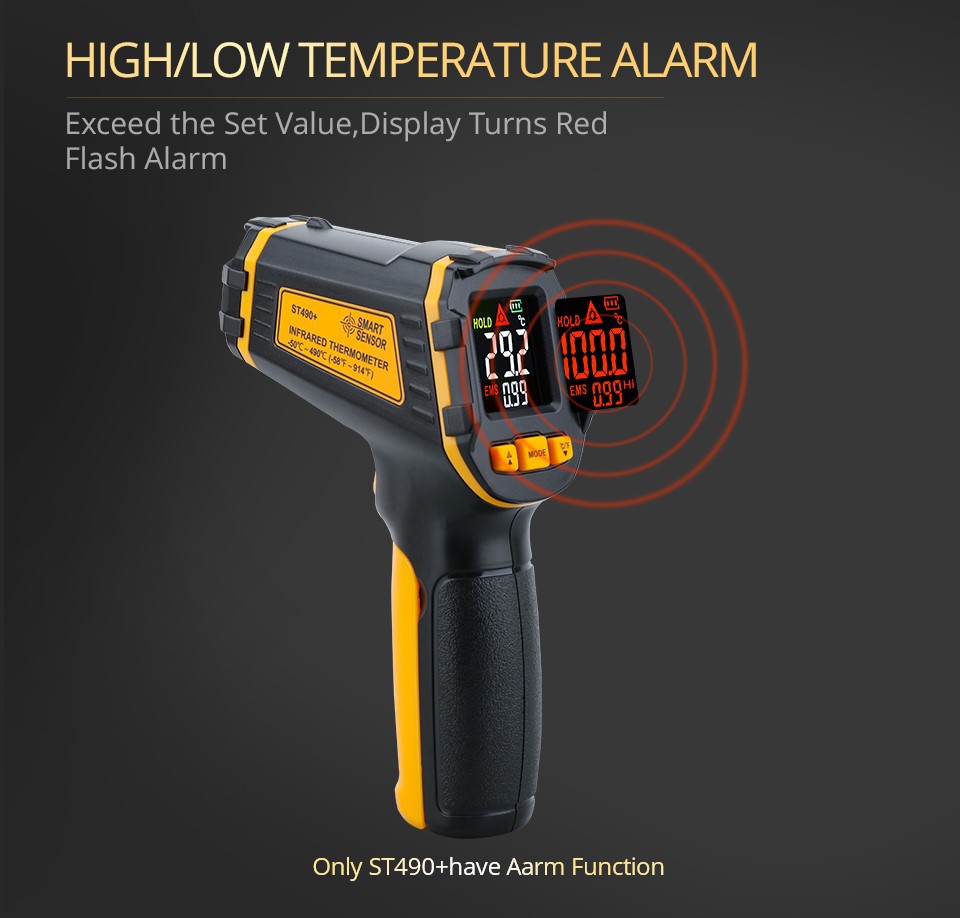

I produktionsprocessen spiller infrarød temperaturmålingsteknologi en vigtig rolle i produktkvalitetskontrol og -overvågning, udstyr online fejldiagnose og beskyttelse og energibesparelse. I de sidste 20 år har berøringsfrie infrarøde termometre udviklet sig hurtigt inden for teknologi, deres ydeevne er løbende blevet forbedret, deres funktioner er løbende blevet forbedret, deres varianter er blevet ved med at vokse, deres anvendelsesområde er også blevet udvidet, og deres markedsandelen er steget år for år. Sammenlignet med kontakttemperaturmålingsmetoder har infrarød temperaturmåling fordelene ved hurtig responstid, berøringsfri, sikker brug og lang levetid. Berøringsfrie infrarøde termometre omfatter tre serier af bærbare, on-line og scanning, og er udstyret med forskellige muligheder og computersoftware, og hver serie har forskellige modeller og specifikationer. Blandt de forskellige modeller af termometre med forskellige specifikationer er det meget vigtigt for brugerne at vælge den korrekte model af infrarødt termometer.
Infrarød detektionsteknologi er et nøglefremstødsprojekt for nationale videnskabelige og teknologiske resultater under den "niende femårsplan". Den udsendte infrarøde (infrarøde stråling) viser sit termiske billede på den fluorescerende skærm og bedømmer derved nøjagtigt temperaturfordelingen af objektets overflade, hvilket har fordelene ved nøjagtighed, realtid og hastighed. På grund af bevægelsen af dets egne molekyler udstråler ethvert objekt kontinuerligt infrarød varmeenergi udad og danner således et bestemt temperaturfelt på objektets overflade, almindeligvis kendt som "termisk billede". Infrarød diagnostisk teknologi absorberer denne infrarøde strålingsenergi for at måle temperaturen på udstyrets overflade og fordelingen af temperaturfeltet for at bedømme udstyrets varmetilstand. På nuværende tidspunkt er der mange testudstyr, der bruger infrarød diagnoseteknologi, såsom infrarødt termometer, infrarødt termisk tv, infrarødt termisk billedkamera og så videre. Udstyr såsom infrarøde termiske tv'er og infrarøde termiske billedkameraer bruger termisk billedteknologi til at konvertere dette usynlige "termiske billede" til et synligt lysbillede, hvilket gør testeffekten intuitiv, høj følsomhed og i stand til at registrere subtile ændringer i den termiske tilstand af udstyr og præcist afspejler udstyrets interne og eksterne varmeforhold har høj pålidelighed og er meget effektive til at opdage skjulte farer ved udstyr.
Infrarød diagnostisk teknologi kan give pålidelige forudsigelser for tidlige fejldefekter og isoleringsydelse af elektrisk udstyr og forbedre den forebyggende testvedligeholdelse af traditionelt elektrisk udstyr (forebyggende test er standarden, der blev introduceret i det tidligere Sovjetunionen i 1950'erne) til den forudsigende tilstandsvedligeholdelse, som også er det moderne el-system. Retningen af virksomhedsudvikling. Især nu hvor udviklingen af store enheder og ultrahøj spænding har stillet højere og højere krav til pålidelig drift af elsystemet, hvilket er relateret til elnettets stabilitet. Med den kontinuerlige udvikling og modenhed af moderne videnskab og teknologi har brugen af infrarød tilstandsovervågning og diagnostisk teknologi karakteristika af langdistance, ingen kontakt, ingen prøvetagning, ingen adskillelse og har karakteristika af nøjagtighed, hastighed og intuition, og kan overvåge og diagnosticere elektrisk udstyr online i realtid. De fleste af fejlene (kan næsten dække detektering af forskellige fejl på alt elektrisk udstyr). Det har fået meget opmærksomhed fra indenlandske og udenlandske elindustrier (et avanceret tilstandsbaseret vedligeholdelsessystem, der er meget brugt i udlandet i slutningen af 1970'erne), og har udviklet sig hurtigt. Anvendelsen af infrarød detektionsteknologi er af stor betydning for at forbedre pålideligheden og effektiviteten af elektrisk udstyr, forbedre de økonomiske fordele ved driften og reducere vedligeholdelsesomkostningerne. Det er en meget god metode, der er bredt fremmet inden for prædiktiv vedligeholdelse på nuværende tidspunkt, og den kan løfte vedligeholdelsesniveauet og sundhedsniveauet af udstyr til et højere niveau.
Infrarød billeddetektionsteknologi kan bruges til at udføre berøringsfri detektering af kørende udstyr, fotografere fordelingen af dets temperaturfelt, måle temperaturværdien af enhver del og diagnosticere forskellige eksterne og interne fejl i overensstemmelse hermed med realtid, telemetri, intuitivt og kvantitativ Med fordelene ved temperaturmåling er det meget bekvemt og effektivt at detektere driftsudstyr og strømførende udstyr på kraftværker, transformerstationer og transmissionsledninger.
Metoden til at bruge et termisk kamera til at detektere online elektrisk udstyr er den infrarøde temperaturregistreringsmetode. Infrarød temperaturregistreringsmetode er en ny teknologi, der bruges i industrien til ikke-destruktiv detektion, test af udstyrs ydeevne og mestring af dets driftsstatus. Sammenlignet med traditionelle temperaturmålingsmetoder (såsom termoelementer, voksplader med forskellige smeltepunkter osv. placeret på overfladen eller kroppen af det målte objekt), kan termokameraet registrere temperaturen på hot spot i realtid, kvantitativt og online inden for en vis afstand. , Det kan også tegne temperaturgradientens termiske billede af udstyret i drift, og det har høj følsomhed og forstyrres ikke af elektromagnetiske felter, så det er praktisk til brug på stedet. Den kan detektere termisk inducerede fejl i elektrisk udstyr med en høj opløsning på 0.05 grader i et bredt område fra -20 grader til 2000 grader, afslørende såsom opvarmning af ledningssamlinger eller klemmer og lokal varme pletter i elektrisk udstyr mv.
Infrarød diagnostisk teknologi af levende udstyr er et nyt emne. Det er en omfattende teknologi, der udnytter varmeeffekten af opladet udstyr, bruger specialudstyr til at opnå information om infrarød stråling, der udsendes fra udstyrets overflade, og derefter bedømmer udstyrets status og arten af defekter.
2. Infrarød grundlæggende teori
I 1672 blev det opdaget, at sollys (hvidt lys) er sammensat af lys af forskellige farver. Samtidig konkluderede Newton, at monokromatisk lys er enklere af natur end hvidt lys. Brug et dikroisk prisme til at nedbryde sollys (hvidt lys) til monokromatiske lys af rødt, orange, gult, grønt, blåt, blåt, lilla osv. I 1800 opdagede den britiske fysiker FW Huxel infrarøde stråler, da han studerede forskellige farvede lys fra termisk synspunkt. Da han studerede varmen fra forskellige lysfarver, blokerede han bevidst det første vindue i det mørke rum med en mørk plade og åbnede et rektangulært hul i pladen, og et stråledelerprisme blev installeret i hullet. Når sollys passerer gennem prismet, nedbrydes det til farvede lysbånd, og et termometer bruges til at måle varmen indeholdt i forskellige farver i lysbåndene. For at sammenligne med omgivelsestemperaturen brugte Huxel adskillige termometre placeret nær det farvede lysbånd som sammenlignende termometre til at måle den omgivende temperatur. Under eksperimentet opdagede han ved et uheld et mærkeligt fænomen: et termometer placeret uden for det rødlige lys havde en højere værdi end andre temperaturer i rummet. Efter forsøg og fejl er denne såkaldte højtemperaturzone med mest varme altid placeret uden for det røde lys i kanten af lysbåndet. Så han meddelte, at der udover synligt lys også er et "rødt lys" usynligt for det menneskelige øje i den stråling, som solen udsender. Dette usynlige "røde lys" er placeret uden for det røde lys og kaldes infrarødt lys. Infrarød er en slags elektromagnetisk bølge, som har samme essens som radiobølger og synligt lys. Opdagelsen af infrarød er et spring i menneskets forståelse af naturen, og det har åbnet en ny bred vej for forskning, udnyttelse og udvikling af infrarød teknologi.
Bølgelængden af infrarøde stråler er mellem 0.76 og 100 μm. I henhold til bølgelængdeområdet kan det opdeles i fire kategorier: nær infrarød, melleminfrarød, fjerninfrarød og ekstremt fjerninfrarød. Dens position i det kontinuerlige spektrum af elektromagnetiske bølger er området mellem radiobølger og synligt lys. . Infrarød stråling er en af de mest omfattende elektromagnetiske stråling i naturen. Det er baseret på det faktum, at ethvert objekt vil producere sine egne molekylære og atomare uregelmæssige bevægelser i et konventionelt miljø og kontinuerligt udstråle termisk infrarød energi, molekyler og atomer. Jo mere intens bevægelsen er, jo større er den udstrålede energi, og omvendt, jo mindre er den udstrålede energi.
Objekter med en temperatur over nul vil udstråle infrarøde stråler på grund af deres egen molekylære bevægelse. Efter at strømsignalet, der udstråles af objektet, er konverteret til et elektrisk signal af den infrarøde detektor, kan udgangssignalet fra billedbehandlingsenheden fuldstændig simulere den rumlige fordeling af overfladetemperaturen på det scannede objekt én efter én. Efter at være blevet behandlet af det elektroniske system, sendes det til displayet og opnås Det termiske billede svarende til varmefordelingen på objektets overflade. Ved hjælp af denne metode er det muligt at realisere langdistance termisk tilstand billeddannelse og temperaturmåling af målet og analysere og bedømme.
